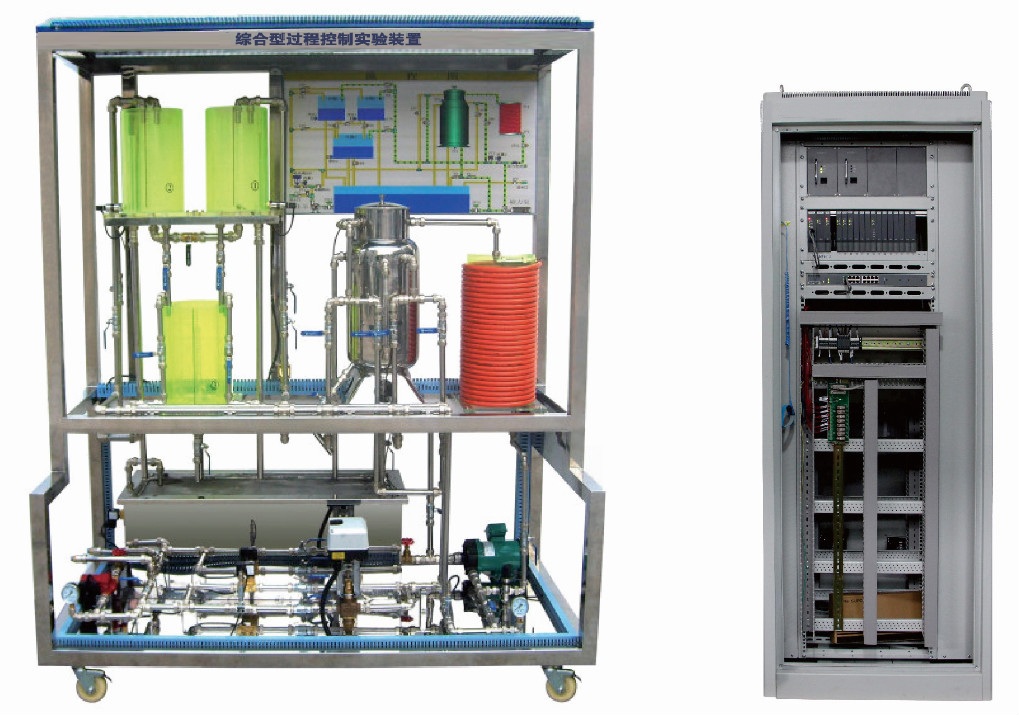

ZY-AE01A型 综合型过程控制实验装置

      该实验装置包括一组三容有机玻璃水箱,每个水箱均装有液位传感变送器;同时具有两路供水系统,一路由德国循环泵、调节阀、电磁流量计组成,另一路由变频器、德国循环泵、涡轮流量计组成,通过阀门切换,任何一组供水可以到达任何一个水箱。
      另外,该实验装置专门设计了一只常压电加热锅炉,以完成温度控制实验。该电加热锅炉由锅炉、防干烧装置组成。锅炉分内胆和夹套两层,内胆由电加热器提供热源,由一路供水系统提供水源,锅炉内胆装有防干烧装置以确保设备安全;夹套由一路供水系统提供冷却水。通过改变电加热器的加热功率或冷却水/待加热水的流量来影响内胆水温和夹套水温。锅炉内胆和夹套均安装有热电阻测温元件。
      此外,该实验装置还专门设计了一只强制对流换热器,用以完成传热温度控制实验;与此同时,用户可选配纯滞后盘管,用以完成纯滞后补偿控制、内模控制等实验。
一、系统组成
1、控制对象
  不锈钢储水箱
  有机玻璃三容水箱
  不锈钢带夹套电加热锅炉
  强制对流换热器
  纯滞后盘管
2、系统动力设备
  德国循环泵
  电加热管
3、检测传感器
  扩散硅压力液位传感变送器
  涡轮流量计和流量积算仪
  电磁流量计
  Pt100热电阻温度测量变送器
4、执行机构
  单相可控硅调压装置:用于调节电加热管的加热功率;
  电动调节阀:用于调节一路供水的流量;
  变频器:通过调节离心泵的转速以控制另一路供水的流量。
5、控制系统
  学生实验控制台(柜)
  带485通讯数据采集与控制的A/D与D/A转换模块;
  数字仪表控制器: AI818智能调节仪;
  西门子S7-200系列可编程控制器。
6、软件系统
  DDC系统实验软件;
  仪表系统实验软件;
  西门子PLC系统的组态软件与实验软件;
  MCGS5.5监控与组态软件。
7、设备其他指标
  供电电源:交流电,单相三线220V
  *大功耗:3.0KW
  设备尺寸:1450×700×1900
二、实验系列
1、液位控制系列实验
  三容液位对象特性测试
  三容液位对象的单回路PID控制
  三容液位对象的位式控制
  上下水箱液位的串级控制与抗干扰性测试
  中下水箱液位的串级控制与抗干扰性测试
  上、中、下水箱的三闭环液位串级控制与抗干扰性测试
  上下水箱液位双回路对象特性的获取
  上下水箱液位的双回路控制
  上下水箱液位的解耦控制
2、温度控制系列实验
  锅炉夹套温度与内胆温度双回路对象特性的获取
  锅炉夹套温度与内胆温度的双回路控制
  锅炉夹套温度与内胆温度双回路的解耦控制
  纯滞后盘管出口温度的对象特性测试实验
  纯滞后盘管出口温度的单回路控制实验
  盘管出口温度与锅炉内胆温度的串级控制
  盘管出口温度的单回路SMITH补偿控制
  盘管出口温度与锅炉内胆温度的串级SMITH补偿控制
  盘管出口温度的单回路内模控制
  盘管出口温度与锅炉内胆温度的串级内模控制
3、自主设计开发控制系统实验
    基于MCGS实时数据库,并借助于MCGS脚本程序与中控教仪公司提供的范例程序,师生可自主设计开发具有个人创造性的控制系统,例如神经元控制、专家控制、自适应控制等现代控制方法;
    基于数据采集与控制模块所提供的输入输出实时数据,学生可直接采用Visual Basic或Visual C++自由构造控制系统,使学生体验计算机控制系统的组成与实现方式,并在实际应用中提升其编程与调试能力。
