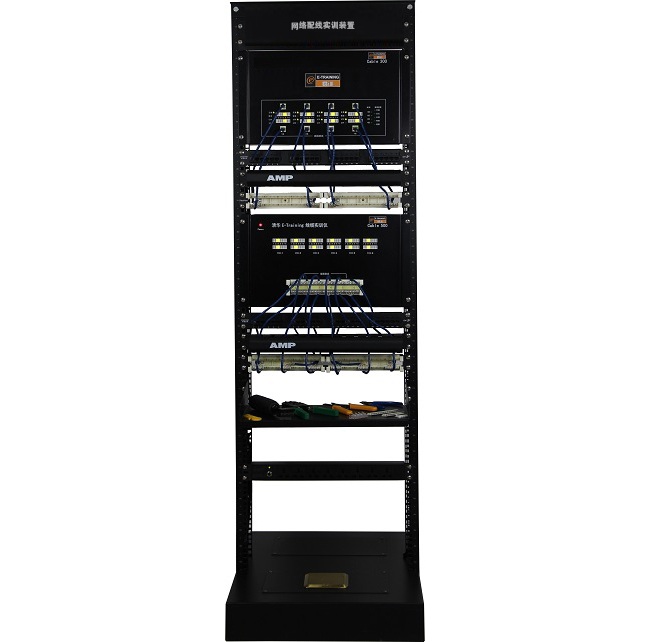

ZY-LWL02型 网络配线实训装置

一、产品特点:
1、ZY-LWL02型 网络配线实训装置能够直观和持续显示跨接、反接、短路、断路等各种故障,网络跳线测试仪四组中的两组采用液晶显示测试结果,并设有单步测试和连续测试功能。
2、故障模拟功能。例如:跨接、反接、短路、断路。
3、落地安装,立式操作,稳定实用,节约空间。
4、具有5000次以上压接线端接实训功能。
5、立柱具有布线穿管和安装网络插座实训功能。
二、技术参数
1、产品规格:长0.6米,宽0.53米,高1.8米,开放式机架。
2、电压功率:220V/50W
3、重量:32Kg
三、产品结构:
1、19英寸38U全钢开放式机架1台,长0.6米,宽0.53米,高1.8米。包含底座1个(预设Φ60穿线孔12个、Φ25穿线孔16个、Φ6.5通孔8个、Φ60X150手孔5个)、立柱2个(每个预设Φ50穿线孔24个、Φ25穿线孔24个、Φ6.5通孔48个)、顶帽1个(预设Φ50穿线孔6个、Φ25穿线孔9个、Φ6.5通孔15个)
2、带显示系统的计算机网络压接线实验装置1台。上下两排共100个指示灯。
3、带显示系统的网络线制作与测量实验装置1台。共72个指示灯,分为4组,每组上下两排共18个指示灯,其中2个指示灯显示屏蔽层连接状况。
4、24口模块式屏蔽网络配线架1个,24口非屏蔽网络配线架1个,110型通信跳线架2个,110型通信跳线架5对连接块40个,25口RJ45语音配线架1个,19寸1U 零件/工具盒1个,19寸1U PDU电源插座1个。
5、电脑(用户自配或代配)
    I3 6100(i3 3.7G 3M缓存)/;
    B250 PCI主板;
    1*4G DDR4 2133;
    1T 硬盘/Slim DVD RAMBO /集成千兆网卡/集成显卡;
    USB抗菌键盘/ USB光电鼠标1000DPI ;
    前4后4 USB/180W 85% ES电源/15L机箱
四、实训功能:
1、网络配线和端接实训
    每次端接有对应的指示灯 直观显示端接电气连接状况和线序,能够直观显示和判断跨接、反接、短路、断 路等故障。
2、网络跳线制作和测试实训
    同时测量4根网络跳线,能 够直观判断跨接、反接、短路、断路等故障,其中2组采用液晶显示测试结果,并设有单步测试和连续测试功能。
3、测试链路端接和实训
    实验仪与网络配线架、通 信跳线架、跳线等组合,进行多种测试链路的端接实训,仿真网络机柜内配线端 接工程技术。熟练掌握工程技术和操作技巧。
    每组链路有3根跳线,端接 6次。每组链路路由为:仪器RJ45口(下排)→配线架RJ45口→配线架网络模块→ 通信跳线架模块下层→通信跳线架模块上层→仪器RJ45口(上排)。
    要求链路端接正确,每段 跳线长度合适,端接处拆开线对长度合适,剪掉牵引线。
4、永久链路端接和实训。
    实验仪与网络配线架、通 信跳线架、跳线等组合,进行多种永久链路的端接实训,仿真网络机柜内配线端 接工程技术。熟练掌握工程技术和操作技巧。
    每组链路有3 根跳线,端接6次。每组链路路由为:仪器面板通信模块(下排)→配线架RJ45口 →配线架网络模块→通信跳线架模块下层→通信跳线架模块上层→仪器面板通信 模块(上排)。
    要求链路端接 正确,每段跳线长度合适,端接处拆开线对长度合适,剪掉牵引线。
5、进行布线穿管和安装网络插座实训功能。
6、网络链路测试平台功能。
7、实训考核功能。指示灯和液晶直接显示考核结果,易评判和打分。
