一、设备概述：
    ZY-DT05Z型 电梯综合控制实训考核设备是根据劳动部对“电梯维修工”相关标准设计而成，符合《现代电梯构造与使用》、《电梯安装与维修》等流行教材中的知识要点。

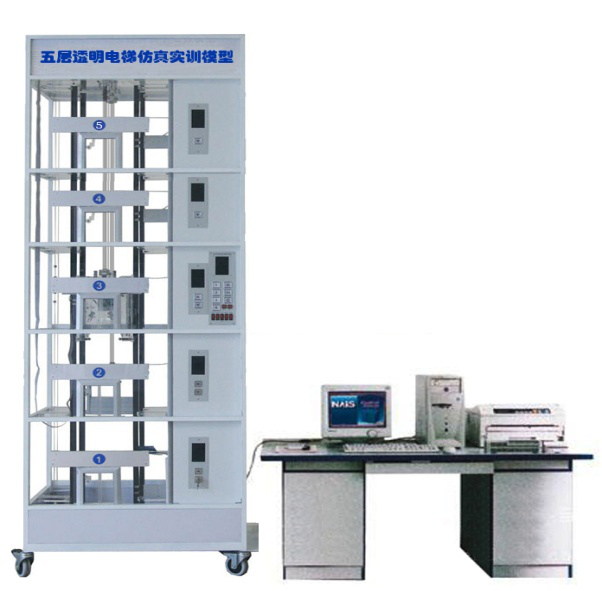

    ZY-DT05Z型 电梯综合控制实训考核设备采用 PLC、微机及继电器三种控制方法进行电梯电路的控制，并且设置了常见的几十项电路故障供学生实操。该套设备由PLC 控制电梯电路模块、微机控制电梯电路模块、继电器控制电梯电路模块，5 层 5 站电梯模型、实训屏、电脑桌等组成，接近现实中的楼宇电梯控制。通过对模块的学习，学生不但可以提高故障的检测和排除能力，还可以了解多种电梯控制方式原理，从而提高电梯专业技能及 PLC 编程及应用技能，另外本套设备还配有智能监控软件，在一台电脑上就能监视到电梯的位置、运行状态等，适用于大中专院校、技校、职业院校使用。 二、技术参数：
（1）工作电源：三相五线交流 380V±10% 50HZ
（2）额定功率： <1kVA
（3）工作环境：环境温度（-10℃～40℃ ） 相对湿度（<85%(25℃)
（4）电梯轿厢尺寸：320×300×260mm(宽×深×高)
（5）井道框架外围尺寸：850×850×3000mm(宽×深×高)
（6）外形尺寸（含电脑桌）：2100×750×1650mm(长×宽×高)
（7）层数；5 层 5 站
（8）曳引机功率：90W/3 相 220V
（9）安全保护措施：具有接地保护、漏电保护功能、安全性符合相关的国家标准
三、设备结构：
   电梯：整体为不锈钢框架，内含井道、轿箱、厅门、轿门、内呼按钮 1 套、外呼按钮5 套、楼层显示、电气系统等组成，具有真实电梯的基本结构组成。

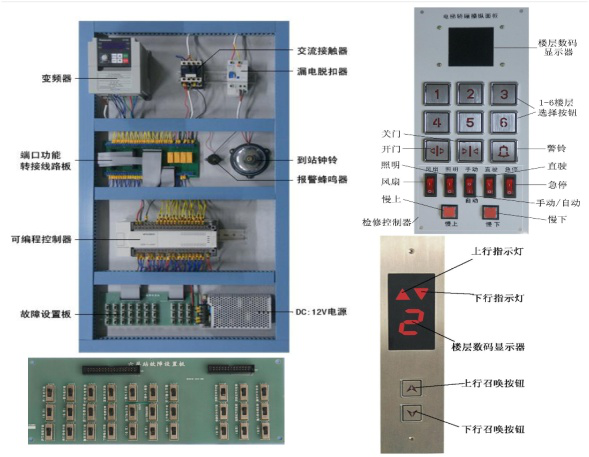

   实训屏：壳体用冷轧钢板经数控精加工而成，表面静电喷涂。实训屏左上册为总电源控制，下方门内装有故障设置板，底部装有变频器，右侧可根据不同的控制方式放置不同模块。
   实训模块：有继电器控制模块、PLC 控制模块、微机控制模块三种控制方式，可根据需要选择不同模块与电梯连接控制并运行。
   电脑桌、实训桌：整体框架为钢制结构，用冷轧钢板经数控精加工而成，表面静电喷涂，桌面板为 25mm 厚中纤板，表面贴压防火板，正面鸭嘴边。
四、设备实验项目：
 （1）继电器控制电梯运行实训；
 （2）利用 PLC 控制电梯运行实训；
 （3）利用微机控制电梯运行实训；
 （4）电梯变频调速度运行实训；
 （5）轿厢手、自动开关门控制程序编程与调试实训；
 （6）电梯安全保护功能实训
 （7）电梯故障分析并排除实训
 （8）电梯监控系统实训
