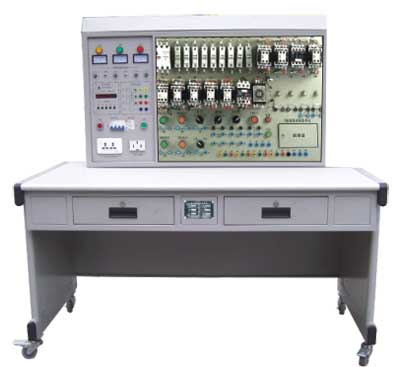

一、技术性能 1 、 输入电源：三相四线（ 380V±10% 50Hz ） 二、装置构成 （一）主控屏 （二）机床电器装载板：安装机床电器、故障设置盒及故障测试孔。 （三）仿真机床一台，通过电缆与机床电器装载板相连接，演示机床的各种动作。 （四）实训桌：桌体为铁质双层亚光密纹喷塑，桌面防火、防水、耐磨高密度板。 三、实训项目与目的 1 、熟悉常用低压电气的机构、原理； 四、故障点设置一览表 故障编号 故障现象 故障编号 故障现象 1 机床无法启动 15 内圆砂轮不能启动 2 机床无法启动 16 内圆砂轮控制不能自锁 3 机床无法启动 17 内圆砂轮不能启动 4 照明灯不亮 18 内圆砂轮不能启动 5 机床不能启动 19 内圆砂轮不能启动 6 机床不能启动 20 内圆砂轮不能启动 7 机床不能启动 21 内圆砂轮不能启动 8 油泵控制不能自锁 22 冷却泵不工作 9 油泵控制不能自锁 23 头架低速冷却泵不能工作 10 机床不能启动 24 头架高速冷却泵不能工作 11 头架不能点动控制 25 冷却泵不工作 12 头架不能点动控制，也不能低速运行 26 油泵、头架不能工作 13 头低速、高速均不能启动，只能点动控制 27 外圆砂轮不工作 14 头架不能高速 28 内圆砂轮不工作
2 、 工作环境：温度 -10℃ ～ + 40℃ 相对湿度＜ 85%( 25℃ )
3 、 装置容量：＜ 1KVA
4 、重 量： 150kg
5 、 外形尺寸： 1800mm × 700mm × 1250mm
1 、 三相四线电源输入，通过漏电保护器接通总开关 , 由接触器通过启动、停止按钮进行操作。
2 、 设有 450V 指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
3 、 三相四线电源输出，具有单片机全程监控相间、线间过载或短路自动切断总电源。
4 、 实验兼报警记录仪（实验管理器）：平时作为时钟使用，具有设定实训考核时间，定时报警、切断电源等功能。
2 、通过观察机床模拟运动，了解机床的真实运动状况；
3 、掌握机床电器控制原理及各种保护装置；
4 、掌握机床常见故障发生部分现象及排除方法。
