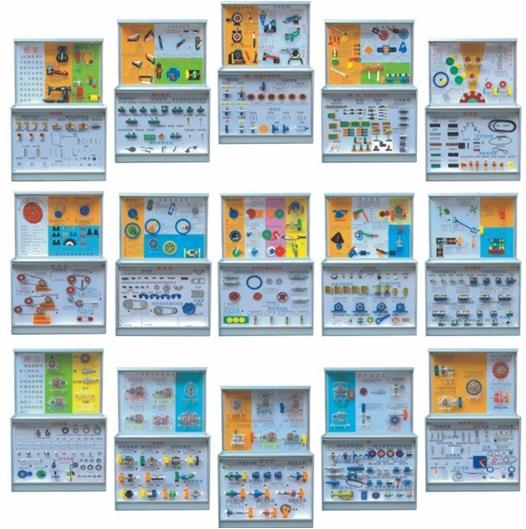

ZY-15型CD解说电脑控制机械综合陈列柜



演示形象逼真,运行自如可靠,制作工艺美观。
本产品特点

使用方便,占地面积小,结构新颖实用,是一套现代化的机械课程陈列室设备。

机械原理及减速器(固定柜15个板面)

规格:1250X610X1880



序号与名称

陈列柜内容

第一柜

机器与机构

前言、内燃机、蒸汽机、牛头刨床、球面高副、螺旋副、移动副、曲面副、球面副、圆柱副、转动副

第二柜

平面边杆机械的基本形式

铰链四杆机构、曲柄摇杆机构2件,双曲柄机械、双摇杆机构2件、单移动副机构、曲柄滑块机构、曲柄摇块机构转动导杆机构、移动导杆机构。双移动副机构、曲柄移动导杆机构、双滑块机构、双转块机构

第三柜

平面连杆机构

机构运动简图:泵2件、泵的简图2件、鄂式破碎机与简图、

连杆机构:飞剪、压包机、翻转机构、摄影升降机、天平、起重机

第四柜

凸轮机构的形成

盘形凸轮3件、滚子、尖端、平面、移动凸轮、槽凸轮机构、交叉槽凸轮机构、等径凸轮机构、等宽凸轮机构、主回轮机构、球面凸轮机构、圆锥凸轮机构、圆柱凸轮机构

第五柜

齿轮机构的各种类型

平面轴传动:啮合直齿圆柱齿轮机构、内啮合直齿机构、直齿轮齿条机构、斜齿圆柱齿轮机构、人字圆柱齿轮传动

相交轴传动:齿圆锥齿轮机构、双曲线圆锥齿轮机构、斜齿圆锥齿轮传动、相错轴传动:旋齿轮机构、螺旋齿轮齿条机构、圆柱蜗杆蜗轮机构、弧面蜗杆蜗轮机构

第六柜

齿轮的基本性质

渐开线齿轮各部分的名称、渐开线的形成、摇线的形成、齿线、模数、压力解、齿高第数

第七柜

轮系的基本形成

周转轮系差动轮系行星轮系、定轴轮系合并一件、获得大传动比、实现特定的运动、运动的合成、旋轮线、用于传动运动的分解、谐波运动减速器、摆线针轮行星减速器、汽车差速器、两种运动

第八柜

间歇运动机构

齿式棘轮机构2件、磨擦式棘轮机构、外啮合槽轮机构、内槽轮机构、球面槽轮机构、渐开线不完全齿轮机构、摆线针轮不完全齿轮机构2件、凸轮式间歇机构2件、停歇连杆机构、停歇导杆机构

第九柜

组合机构

串联组合:程扩大机构、换向传动机构、

并联组合:齿轮连杆曲线、实验给定轨迹的机构2件、实验变速运动机构、同轴槽轮机构、误差校正机构、电动马游艺机装置

第十柜

空间连杆机构

空间四杆结构:RSSR空间四杆机构、RCCR联轴节单万向节、双万向节、4R揉面机构、RRSRR角度传动的空间五杆机构、空间六杆机构的节萨勒特机构

第十一柜

一级圆柱齿轮减速器

直齿圆柱齿轮减速器、斜齿圆柱齿轮减速器、人字齿轮圆柱齿轮减速器、齿轮、轴、齿轮轴、机盖、机座

第十二柜

二级圆柱齿轮减速器

二级展开式贺柱齿轮减速器、桥式起重机上减速器、分流式双级圆柱齿轮减速器、同轴式采用大端盖结构的二圆柱齿轮减速器、同轴展开式圆柱齿轮减速器

第十三柜

蜗杆减速器

轴装式二级齿轮减速器、立式二级齿轮减速器、双蜗杆减速器、圆锥-圆柱齿轮减速器

第十四柜

二级其它形式减速器

下置式蜗杆减速器、上置式蜗杆减速器、圆锥摩擦式离合器的立式蜗杆减速器、剖分式立式蜗杆减速器、立式整体蜗杆减速器、蜗杆、蜗杆轴

第十五柜

典型减速器

谐波齿轮减速器、一级圆锥齿轮减速器、行星齿轮减速器、摆线针轮减速器、少齿差渐开线行星齿轮减速器



动柜15个面板

序号与名称

陈列柜内容

第一柜

螺纹联接的基本内容

螺纹类型:普通螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹、圆弧管螺纹、圆柱管螺纹、圆锥管螺纹、右旋螺纹、左旋螺纹、单线螺纹、双线螺纹、三线螺纹

螺纹联接类型:螺栓联接、双头螺栓联接、螺钉联接、紧固螺钉联接。

螺栓11件、螺纹4件、螺钉9件、紧定螺钉5件、螺母12件、垫圈7件

第二柜

螺纹联接

摩擦防松:对顶螺母、锁紧垫圈收口防松螺母、开缝收口、带尼龙圈防松螺母、弹簧垫圈

机械防松:止动垫圈、止动垫圈与圆螺母、开口销与六角开槽螺母、串联钢丝

横向载荷与减载装置:斜垫圈、凸台、沉头坑、减载套筒、减载键、减载销

提高联接强度的措施:加弹性元件、内斜螺母、空心螺栓、腰状螺栓、大圆角螺栓、沉割螺母、螺纹联接的装拆

第三柜

键、花键和销联接

键联接:普通平键、半圆键、楔键、导向平键、切向键、马鞍滑键

花键联接:矩形花键3件、渐开线花键2件、三角形花键

销联接:圆柱销3件、圆锥销4件、导形销3件、安全销3件、定位联接安全

第四柜

铆、焊、粘和过盈联接

铆接:常用铆钉的型式、搭接、单搭板对接、双搭板对接、组合接头

焊接:坡口型式、搭接、对接、角接

粘接:板接、管接、角接

过盈联接:圆柱面过盈联接、圆锥面过盈联接

第五柜

带传动的主要类型

平带的材料与接头:皮革带、编制带、胶帆布平带、高速环型胶带、锦纶片复合带、斜面阶梯接头、胶带的接头、皮革线接头

V带, 的结构与型号:O型、A型、B型、D型、E型、宽V带、活络V带、其它传动带、联组V带、普通V带、双面V带、多楔带、圆带、梯形齿同步带

带轮的结构:实心轮、辐板轮、孔板轮、椭圆辐轮、平带轮、高速带轮、同步带轮

第六柜

带传动

V型带传动:自动张紧装置、滑道式定期张紧装置、摆架式定期张紧装置、张紧轮张紧装置

平带传动:张紧轮装置、同步带传动

第七柜

链传动

传动链:滚子链、内锓片脑套筒、滚子、外链片及销轴、内链片、外链片、单节距、双排滚子链、单排单节距滚子链、弹簧式、弹簧止圈、钢丝、开口销、过渡链节、带搭子整体式链轮、整体板式、孔片式、带骨导片形链、圆销式、滚柱式、键柱式、轴瓦式、方柜链、圆环链、链传动的布置与张紧

第八柜

齿轮与蜗杆传动

齿轮的结构:齿轮轴2件、实习式齿轮2件、腹板式齿轮2件、轮幅式齿轮

蜗杆的类型:阿基米德圆柱蜗杆、法向直廓蜗杆、直线型环面蜗杆

蜗杆的结构:整体式蜗轮、轮箍式蜗轮螺栓联接式蜗轮、镶铸式蜗轮、齿轮传动

第九柜

滑动轴承

轴瓦与衬的材料:轴与合金、青铜、黄铜、灰铸铁、微型轴承橡胶、尼龙、四氯、酚醛树脂

油槽的结构形式5件、推动轴承的形式:实心、空心、单环、多环

滑动轴承的结构:整体有衬正滑动轴承、对开式正滑动轴承、对开式斜滑动轴承、自动调心滑动轴承、固定瓦推力轴承、自位调心滑动轴承、可倾三反轴瓦、连杆、静压轴承

第十柜

滚动轴承

内圈、保衬架、外圈、球、短圆柱滚子、长圆柱滚子、螺旋滚子、圆锥滚子、鼓形滚子、滚针

类型与代号:深沟球轴承、调心球轴承、圆柱滚子轴承、调心滚子轴承、滚针轴承、螺旋滚子轴承、角接触球轴承、圆锥滚子轴承、推力球轴承、推力滚子轴承

尺寸系列:直径系列,内圈固定外圈转动、外圈固定内圈转动、滚支轴承的安装方法、滚动轴承拆卸工艺、内径系列7件、宽度系列4件

第十一柜

滚动轴承组合设计

内圈的固定方法:弹簧挡圈、轴端压板、圆螺母、锥形套筒

外圈的固定方法:轴承端盖、孔用弹性挡圈、端盖孔凸肩组合、套杯

组合设计:丙端固定式3件、两端游动、一端固定一端游动2件

顶紧与调整:滚动轴承的调整、滚动轴承的顶紧

密封:毛毡式、皮碗、环隙式、迷宫式、螺纹式、轴承座

第十二柜

联轴器

弹性套柱销联轴器、弹性柱销联轴器、轮胎式联轴器、凸缘联轴器、套筒联轴器、夹壳联轴器、齿轮联轴器、链条联轴器、十字轴万向联轴、滑块轴器、剪销式安全联轴器

第十三柜

离合器

牙嵌离合器矩形牙、梯形牙、正三角形牙、锯齿形牙、齿轮离合器、单圆盘摩擦离合器、圆锥摩擦离合器、多贺盘摩擦离合器、牙嵌式安全离合器、离心离合器、超越离合器

第十四柜

轴的结构与类型

转轴、心轴传动轴、齿轮轴、花键轴、蜗杆轴、曲轴、凸轮轴、软轴、轴的结构设计:键联拉、花键联接、成形联接、销搓接、过盈联接、轴肩-销紧挡圈、轴肩-弹性挡圈、轴肩-贺螺母、轴肩-双圆螺母、轴肩-套筒、轴肩-轴端挡圈2件、圆锥形轴头-轴端挡圈、轴端挡板、双锁紧挡圈、开槽平紧联接、轴毂部分平紧联接、弹性套联接、弹性环联接、弹性盘联接

第十五柜

弹簧与润滑与密封

拉伸弹簧:圆钩环、半圆钩环、偏心钩环、链形闭合端拉簧、可调接簧

压缩弹簧:端面拼紧磨平弹簧、端面不接紧不磨平弹簧、矩形载面压缩弹簧、圆链螺旋弹簧、中凸弹簧、中凹弹簧

扭转弹簧:外臂扭转弹簧、内臂扭转弹簧、中心臂扭转弹簧、双扭簧

其它弹簧:碟形弹簧、蛇形弹簧、平面蜗卷弹簧、板簧

并列组合弹簧:直列组合弹簧、转换机构

润滑装置:压配式压注油杯、油绳式油杯、旋盖式油杯、接头式压注油杯、直通式注油杯

密封件:O型橡胶密封圈2件、矩形橡胶密封圈2件、尼龙垫片、铜纸垫片、石棉垫片、金属平垫片、金属八角垫片、金属齿形垫片

切口:插入搭接、活塞环、斜搭接、双口型油封、T型油封、Y型油封、V型油封
