more产品展示--[ZYE-QDQ01型 新能源汽车全车电器系统示教板]

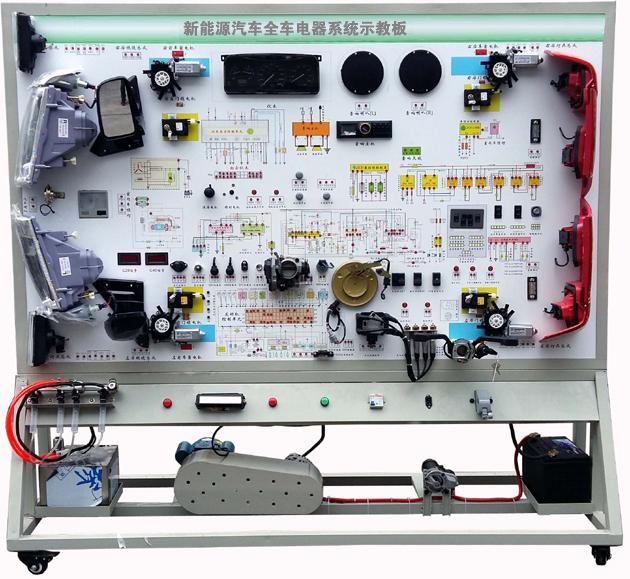

ZYE-QDQ01型 新能源汽车全车电器系统示教板

一、产品简介
    该设备采用大众新能源汽车整车电器实物为基础,充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。适用于学校对整车电器理论和维修实训的教学需要。



二、功能特点
1.真实可运行的汽车整车电器系统,充分展示汽车整车电器系统的组成结构。
接通电源,操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电?裥秃?/P>

单位

数量

1

示教板面板

装有各种检测端子以及彩色电路图

1

2

发动机控制电脑(ECU)

原车

1

3

诊断座

原车

1

4

点火开关

原车

1

5

组合仪表

原车

1

6

组合开关

原车

1

7

左右前大灯总成

原车

1

8

左右前雾灯

原车

1

9

左右转向灯

原车

1

10

左右转向边灯

原车

1

11

左右组合尾灯

原车

1

12

牌照灯

原车

1

13

高位刹车灯

原车

1

14

灯光开关

原车

1

15

刹车灯开关

原车

1

16

倒车灯开关

原车

1

17

危险灯开关

原车

1

18

线束



1

19

雨刮总成

原车

1

20

雨刮控制器

原车

1

21

喷水电机

原车

1

22

喷水壶

原车

1

23

喇叭

原车

2

24

喇叭继电器

原车

1

25

X触点继电器

原车

1

26

雾灯继电器

原车

1

27

无分电器点火系统

含点火器总成、火花塞、曲轴位置传感器

1

28

模拟喷油嘴指示灯



1

29

燃油泵继电器

原车

1

30

燃油泵指示灯

原车

1

31

曲轴位置传感器及信号轮

原车

1

32

电动窗主开关

原车

1

33

左右前车门电脑

原车

1

34

舒适电脑

原车

1

35

右前门锁电机

原车

1

36

左右后电动窗电机

原车

1

37

左右后电动窗开关

原车

1

38

左右后门锁电机

原车

1

39

汽车音响总成

原车

1

40

扬声器

6",200W

1

41

起动机总成

原车

1

42

发电机总成

原车

1

43

三相异步电动机

YT 100L1-4

1

44

蓄电池

12V 45Ah

1

45

保险丝盒



1

46

电源总开关

50A

1

47

移动台架(带自锁脚轮装置)

2080×700×1800mm(长×宽×高)

1

48

故障模拟与排除装置



1

49

教师手册



1

50

合格证与保修卡



1
