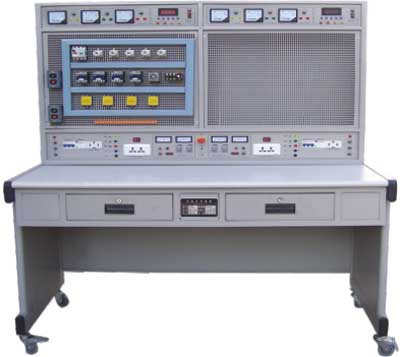

ZYKW-925B 网孔型电工技能及工艺实训考核装置(双面、四组)

一、概述:

该实训装置主要由实训桌、元件储存柜、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线,接近工业现场,有利于培养学生的动手能力和操作技能。实训项目可自行确定,根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想实训考核设备。















二、特点:

1、电气控制线路元器件都装在网孔板上,操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。

2、操作台只需三相四线交流电源即可投入使用,占地面积小,节约用房,减少管理人员及基建投资。

3、设有电压型电流型漏电保护器,并有单片机自动全程监控实训装置过载或短路,一旦发生即可自动切断电源,故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能,各测量仪表也均有可靠的保护功能。公司其他相关产品:PLC可编程控制器实训装置传感器综合实验台家用电器实训设备汽车发动机教学模型汽车自动变速器实训台汽车发动机实训台

4、实训台为四组型,每个工位配套独立电工仪表和电源,四个工位同时进行实训互不干扰。

三、技术性能:

1、工作电源:三相四线(或三相五线)~380V±5%  50Hz

2、温度:-10℃~40℃,相对湿度<85%(25℃)

3、装置容量:<1.5KVA

4、重量:200Kg

5、外形尺寸:1500mm×1400mm×1700mm

四、实训台配备

1、每一面设有起动、停止、急停功能。由单片机全程监控实训台过载和短路功能,一有情况能自动切断工作电源,故障排除复位后方可重新启动电源,确保设备和操作者安全。

2、每工位设有一个总电源开关,具有漏电保护功能,当漏电流达30mA时,保护装置动作。

3、提供单相、三相插座每组各一只。

4、每工位一路直流稳压电源:电压0-30V,电流3A,内置式继电器自动换档,多圈电位器连续调节,使用方便,有数字表指示。电压稳定度<10-2,负载稳定度<10-2,纹波电压<5Mv。

5、每工位配置交流5A电流表3只,精度1.5级。

6、每工位配置智能型功率及功率因数表1只

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A,能自动判别负载性质(感性显示“L”,容性显示“C”,纯电阻不显示),并可存储测量数据,供随时查阅。

7、实训桌:铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,并配有元器件储存柜及抽屉。

五、参考实训项目1.电工布线工艺实训

2.两个开关控制一盏灯线路训练

3.声控开关控制白炽电路训练

4.二地控制一盏灯电路训练

5.三地控制一盏灯电路训练

6.日光灯线路接线训练

7.单相电度表直接安装接线

8.单相电度表经电流互感器安装接线

9.室内照明电路安装训练

10.配电板安装训练

11.交流负载电功率的测量

12.三相异步电动机直接启动控制

13.三相异步电动机接触器点动控制线路

14.三相异步电动机接触器自锁控制线路

15.三相异步电动机Y/△自动控制线路

16.用倒顺开关控制三相异步电动机正反转线路

17.接触器联锁的正反转控制线路

18.按钮联锁的三相异步电动机正反转按钮线路

19.双重联锁的三相异步电动机正反转按钮线路

20.三相异步电动机多地控制

21.工作台自动往返控制线路

22.三相异步电动机能耗制动控制线路



六、参考实训项目所需元器件清单(每组配备清单)

注:本装置每台需配四组元器件,用户也可自行购买。

序号

名     称

型号与规格

数量

1

单相电度表

DD862-2

1

2

单相闸刀开关

HK8

1

3

拉线开关

4A/250V

1

4

平灯头

6A/250V

2

5

园形插座

T3-10

1

6

电流互感器

LQG-0.5

1

7

墙壁开关座



2

8

声控开关

118-B30

1

9

低压断路器

DZ108-20/10

1

10

螺旋式保险盒

RL1-15/3A

3

11

直插式保险盒

RT14-20/2A

2

12

交流接触器

CJX2-0910

3

13

辅助触头

F4-22

3

14

热继电器

R16B-20/3

1

15

通电延时时间继电器

ST3PA-B/380V(0-60S)

1

16

时间继电器座

PF-083A

1

17

3H铁壳按钮



2

18

行程开关

LX9-222

2

19

行程开关

LX9-001

2

20

倒顺开关

K03-15

1

21

日光灯管

Y210RR25/10W

1

22

镇流器

13W

1

23

日光灯座



2

24

接线端子排

JF5-2.5/5

5

25

G形导轨



1

26

走线槽



2米

27

螺丝



90

28

螺丝刀



2

29

尖嘴钳



1

30

剥线钳



1

31

三相鼠笼异步电动机

380V/Y/△180W

1
