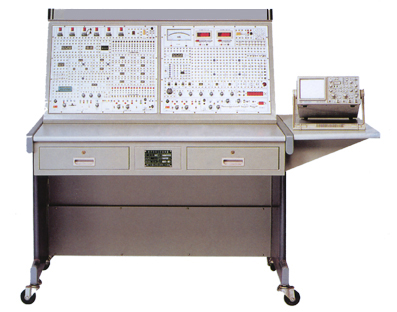

ZYDZ-501A型模拟电子电路实验装置

概述

“ZYDZ-501A型模拟电子电路实验装置 ” 是依据目前我国 “ 模拟电子技术 ” 、 、 “EDA 技术及其应用 ” 教学实验大纲的要求,及各高等院校对该教学实验设备的需求和建议,由本公司开发的新一代实验装置。
本装置能对上述课程的全部实验项目和课程设计进行实验操作,完全符合实验教学大纲的要求,同时为高层次的数字系统的设计开发实验及教师、研究生开发新实验和进行科学研究提供良好的工作条件。
本装置特别适用于现有院校 “ 模电 ” 、 实验室的更新改造;为职业学院、中专、职校等新建或扩建实验室,迅速开设实验课提供了理想的实验设备。

一、技术性能

1 、输入电源:单相三线 220V±10% 50Hz
2 、工作环境:温度 -10 ℃ ~ + 40 ℃ 相对湿度< 85%( 25 ℃ ) 海拔< 4000m
3 、装置容量:< 200VA
4 、外形尺寸: 155×80× 123cm

二、装置的配备:

  主要由实验控制屏和实验桌两部分组成,实验控制屏主要由 两套模电功能板 组成 , 可以同时开设两组模电实验。 主要功能组成如下 : ,
直流稳压电源: ±5V/ 1A 两路, 0.0 ~ 18V/ 0.75A 连续可调两路(通过适当的连接,可得到 0 ~ ±18V 及 0 ~ 36V 连续可调电源), ±5V 电源还设有短路报警、指示功能,每路电源均有短路软截止自动恢复保护功能。
直流信号源: -5V ~ ±5V 连续可调电路。
交流电源: 0V 、 6V 、 10V 、 14V 抽头电源一路,中心抽头 17V 电源两路,每路电源均有短路保护自动恢复功能。控制屏左右两侧设有 220V 单相三芯插座若干个。
函数信号发生器 : 本信号发生器是由单片集成函数信号发生器及外围电路 , 数字电压指示及功率放大电路等组合而成。其输出频率范围为 2Hz ~ 2MHz ,输出幅度峰峰值换选择,输出频率分七个频段选择,还设有三位 LED 数码管显示其输出幅度(峰一峰值)。输出衰减分 0dB 、 20dB 、 40dB 、 60dB 四档,由两个 “ 衰减 ” 按键选择。
六位数显频率计:本频率计的测量范围为 1Hz 至 10MHz ,有六位共阴极 LED 数码管显示,闸门时基 1S ,灵敏度 35mV(1-500kHz)//100mV(500kHz-10MHz) ;测频精度为万分之二( 10MHz )。将频率计开关(内测 / 外测)置于 “ 内测 ” ,即可测量 “ 函数信号发生器 ” 本身的信号输出频率。将开关置于 “ 外测 ” ,则频率计显示由 “ 输入 ” 插口输入的被测信号的频率。
直流数字电压表:分 200mV 、 2V 、 20V 、 200V 四档,直键开关切换,三位半数显,输入阻抗 10MΩ ,精度 0.5 级。
直流数字毫安表:分 2mA 、 20 mA 、 200 mA 三档,直键开关切换,三位半数显,精度 0.5 级。
设有 1 mA/100Ω 镜面指针式精密直流毫安表、继电器、杨声器、峰鸣器、振荡线圈、可控硅、 12V 信号灯、功率电阻、桥堆、三极管、集成稳压块、电容、三极管、按钮及电位器等。
模电实验功能板设有可装、卸固定线路实验小板的插座四只,配有共射极单管放大器 / 负反馈放大器实验板、射极跟随器实验板、 RC 正弦波振荡器实验板、差动放大器实验板及 OTL 功率放大器实验板共五块,可采用固定线路及分立元件灵活组合进行实验。另外,还可选购模拟 EDA 下载板。
实验连接点、测试点采用高可靠自锁紧防转叠插座及测试弯针,设有高可靠圆脚集成块插座( 40P1 只、 14P1 只、 8P2 只)及镀银长紫铜管等,供插各种集成块、三极管、电容及电阻等器件,接触性能良好,实验可靠。
实验功能板采用 2mm 厚的敷铜板制成,正面印有元器件图形符号、字符及连线,反面是相应连线并焊好相应器件。
本装置设有电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。

三、基本实验内容

   本装置提供模电实验指导书,具有相当的深度和广度,各级各类学校可根据自己教学的需要进行选择,还可以结合自己的需要进行改写、扩充及开发其它新的实验项目。
1. 常用电子仪器的使用
2. 晶体管共射极单管放大器
3. 场效应管放大器
4. 负反馈放大器
5. 射极跟随器
6. 差动放大器
7. 集成运算放大器指标测试
8. 集成运算放大器的基本应用 Ⅰ — 模拟运算电路
9. 集成运算放大器的基本应用 Ⅱ — 信号处理 ( 有源滤波器 )
10. 集成运算放大器的基本应用 Ⅲ — 信号处理 ( 电压比较器 )
11. 集成运算放大器的基本应用 Ⅳ — 信号处理 ( 波形发生器 )
12.RC 正弦波振荡器
13.LC 正弦波振荡器
14. 函数信号发生器的组装与调试
15. 压控振荡器
16. 低频功率放大器 Ⅰ — OTL 功率放大器
17. 期工程低频功率放大器 Ⅱ — 集成功率放大器
18. 直流稳压电源 Ⅰ — 串联型晶体管稳压电源
19. 直流稳压电源 Ⅱ — 集成稳压器
20. 晶闸管可控整流电路
21. 应用实验 — 温度监测及控制电路
22. 综合实验 — 万用电表的设计与调试
23) 在系统可编程模拟器件设计实验(配 Lattice 模拟可编程器件 ispPAC20 下载板) 六、装置的配备
