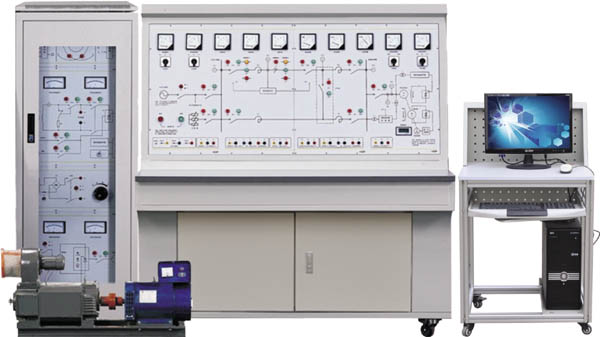

ZYDLS-01A型电力自动化实训平台

电力系统自动化实训平台
一、 特 点:1. 电力系统自动化实训平台的核心设备—微机线路测控装置、微机变压器测控装置,并具有物理模拟一次系统,使学生可以很直观的了解电力系统发生各类短路故障时电量参数的变化。
2. 电力系统自动化实训平台电力系统自动化实训平台具有升级接口,用户可以在基于模拟一次系统基础上扩展继电保护及二次回路实训项目。
3. 电力系统自动化实训平台通信组网:实训装置具有RS-485总线接口,可以实现基于微机测控装置的电力系统SCADA。
二、电力系统自动化实训平台技术指标
1.额定电压:三相五线~380V±10% 50Hz
2.工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃)海拔<4000m
3.额定容量:3.0kVA
4.外形尺寸:1240mm×500mm×2000mm





三、电力系统自动化实训平台实训项目
微机线路保护实训
1.模拟电力系统正常、最大、最小运行方式
2.模拟系统短路
3.微机定时限过流保护
4.微机带时限电流速断保护
5.微机无时限电流速断保护
6.阶段式过电流保护
7.运行方式对保护灵敏度的影响及灵敏度校验
8.电流电压连锁保护
9.反时限电流保护
10.阶段式过电流保护与自动重合闸前加速
11.阶段式过电流保护与自动重合闸后加速
12.其它线路保护形式微机变压器保护实训
13.系统正常运行及不平衡电流的测量
14.模拟变压器瓦斯保护
15.变压器差动保护
16.变压器过电流保护
17.变压器反时限过电流
18.变压器过负荷保护
19.变压器零序过电流保护
回路故障排除
20.微机线路故障排除
21.微机变压器故障排除
