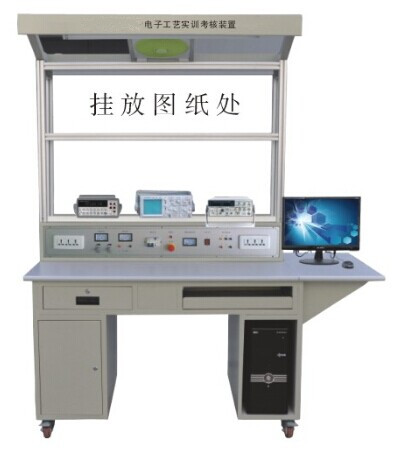

ZYGY-71C型电子工艺实训装置

一、概述

该实训台是根据广大工厂的生产线流程岗位和《中等职业学校电工电子类专业仪器设备配置标准》及各类院校职业教育的教学和实训的迫切要求而研制。为各类院校提供电子技能训练及生产工艺流程训练、电子竞赛课题制作提供理想的平台。

二、特点

(一)通用性强:即可通过实训台的编制组成多种产品生产流水线,配置器材后完成产品的电子工艺实训,也可单台独立作为电子技能实训平台使用。

(二)综合性强:可作为电子、电工、机械等专业课程手工焊接实训、 SMT 焊接实训、电子装配实训、整机装配维修实训平台。

(三)功能齐全:提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等,为电子产品的测量调试和开发新产品提供丰富的资源。安装日光灯照明、看板(用来夹资料)、仪器架、工具架。

三、技术性能

(一)输入电源:单相三线 220V ± 10% 50Hz

(二)输出电源:

1. 直流稳压电源:二路 0-30V 稳压直流电源输出,内置式继电器自动换档,多圈电位器连续调节,最大输出电流 2A ,具有预设式限流保护功能,数字显示电流电压;

2. 低压交流电源输出: 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 交流输出、电流 2A ;

3. 函数发生器:输出正弦波、三角波、方波、频率范围 5Hz-550KHz ;

4. 单次脉冲输出:每拔一次开关即可输出一组正负脉冲;

5. 音频功率放大器:内置喇叭,音频可调,在调试中可作信号寻迹使用。

(三)工作环境:温度 -10 ℃~ +40 ℃

(四)装置容量:< 500VA

(五)外形尺寸: 1200mm × 750mm × 2000mm

四、实训台的构成

实训台由实训桌、控制柜、功能屏、工具包等组成。

(一)实训桌:钢木结构,桌面为防静电、耐磨材料制成。

(二)控制柜:提供交直流电源、信号源、安全插座等。

(三)电源总控台:最多能同时控制 40 台实训台电源,具有漏电、过载保护功能,一个实训室配备 1 台;

(四)工具套件: MF-47 万用表 1 只、剥线钳 1 把、尖嘴钳 1 把、斜口钳 1 把、大小 + 字螺丝刀各 1 把、大小 - 字螺丝刀各 1 把、镊子 1 把、剪刀 1 把、烙铁 1 把、吸锡器 1 把、焊锡丝、松香若干。

(实训器材自备)
