more产品展示--[ZYDQ-05电气动力设备安装调试技能实训装置]

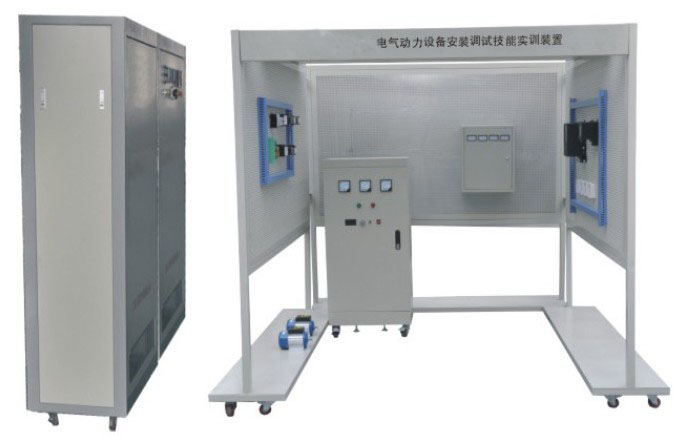

ZYDQ-05电气动力设备安装调试技能实训装置



一、特 点:该实训设备在结构上以建筑模型.二次接线及室内布线室等典型结构)为基础,由电缆敷设、电力变压器的安装、10KV低压电缆终端的制作、小型配电箱安装、线管布线、电动机的安装等部分组成,各部分既可独立实训,也可组合成系统综合实训。
1.电缆线路施工采用角钢挑架真实模拟现场电缆施工,包括低压电缆终端及中间接头的制作
2.电力变压器采用特殊制作的小型干式电力变压器进行接线、安装及核相测试等
3.断路器安装采用小型断路器来模拟现场少油断路器



二、技术性能
1. 输入电压:三相四线~380V±10% 50Hz
2. 工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃)海拔<4000m
3. 装置容量:<6kVA
四、装置配备
1. 交直流电源、电气设备配备
(1) 电源部分
三相四线380V市电经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电,采用380V市电来模拟10kV电网进线电压。
提供220V(0.5A)励磁电源及0~250V(3A)连续可调稳压电枢电源(具有过压、过流及短路保护功能)各一组,并设有直流数显电压表及切换开关。
设有10KV指针式交流电压表三只指示输入的三相电源线电压。交流电源输出端设有过流保护及漏电保护功能。
(2) 配备一根1kV低压电缆线用于电缆敷设实训,配备一套户外型电缆终端附件和一套内型电缆
终端附件,用于低压电缆终端制作训练。
(3) 配备电缆支架一组,用于电缆敷设训练。
(4) 配备一台5kVA干式变压器,用于变压器安装实训。
(5) 配备一套小型配电箱用于二次接线布线操作,配电箱上设有一只电压表和三只电流表。
(6) 配备室内布线用线管以及配套弯头和接线端子用于二次接线操作。
(7) 配备350W直流电机一台。
(8) 配备1.1kW三相鼠笼式异步电动机一台。
(9) 配备硬质导线,用于室内布线。
(10) 配备断路器、熔断器、交流接触器、热继电器、按钮等低压电器,用于完成电动机控制线路的安装调试实训。
2. 仪器工具
配有电工常用工具2套 (含剥线钳、尖嘴钳、十字螺丝刀、一字螺丝刀、斜口钳、电工刀、小钢锯及锯片等),电烙铁1把,卷尺1把,钳形电流表1只,500V等级兆欧表1只,数字万用表1只。
五、实训项目
(一)电缆线路的施工
1.电缆的耐压测试和绝缘检测
2.电缆支架的安装
3.电缆的敷设
4.电缆的户外式终端制作
5.电缆的户内式终端制作
(二)变配电设备的安装
1.变压器的安装
2.变压器的接线及检测
3.配电箱的安装
4.断路器的安装
5.配电箱的接线
6.电气二次接线
7.线管的敷设及布线
(三)电动机的安装
1.电动机的绝缘测试
2.电机的就位安装
3.电机的首末端判别
4.电机机组的安装
5.电机控制回路元器件的安装
6.电机的接线与运行

二、技术性能
1. 输入电压:三相四线~380V±10% 50Hz
2. 工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃)海拔<4000m
3. 装置容量:<6kVA
四、装置配备
1. 交直流电源、电气设备配备
(1) 电源部分
三相四线380V市电经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电,采用380V市电来模拟10kV电网进线电压。
提供220V(0.5A)励磁电源及0~250V(3A)连续可调稳压电枢电源(具有过压、过流及短路保护功能)各一组,并设有直流数显电压表及切换开关。
设有10KV指针式交流电压表三只指示输入的三相电源线电压。交流电源输出端设有过流保护及漏电保护功能。
(2) 配备一根1kV低压电缆线用于电缆敷设实训,配备一套户外型电缆终端附件和一套内型电缆
终端附件,用于低压电缆终端制作训练。
(3) 配备电缆支架一组,用于电缆敷设训练。
(4) 配备一台5kVA干式变压器,用于变压器安装实训。
(5) 配备一套小型配电箱用于二次接线布线操作,配电箱上设有一只电压表和三只电流表。
(6) 配备室内布线用线管以及配套弯头和接线端子用于二次接线操作。
(7) 配备350W直流电机一台。
(8) 配备1.1kW三相鼠笼式异步电动机一台。
(9) 配备硬质导线,用于室内布线。
(10) 配备断路器、熔断器、交流接触器、热继电器、按钮等低压电器,用于完成电动机控制线路的安装调试实训。
2. 仪器工具
配有电工常用工具2套 (含剥线钳、尖嘴钳、十字螺丝刀、一字螺丝刀、斜口钳、电工刀、小钢锯及锯片等),电烙铁1把,卷尺1把,钳形电流表1只,500V等级兆欧表1只,数字万用表1只。
五、实训项目
(一)电缆线路的施工
1.电缆的耐压测试和绝缘检测
2.电缆支架的安装
3.电缆的敷设
4.电缆的户外式终端制作
5.电缆的户内式终端制作
(二)变配电设备的安装
1.变压器的安装
2.变压器的接线及检测
3.配电箱的安装
4.断路器的安装
5.配电箱的接线
6.电气二次接线
7.线管的敷设及布线
(三)电动机的安装
1.电动机的绝缘测试
2.电机的就位安装
3.电机的首末端判别
4.电机机组的安装
5.电机控制回路元器件的安装
6.电机的接线与运行
