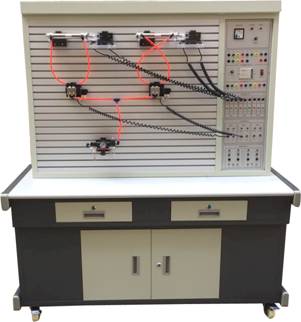

气动PLC控制实训装置



一、主要技术参数

1、输入电源:220V.允差±l0%,50Hz;

2、装置容量:≤2kVA;

3、工作环境温度:-5℃~40℃;

4、工作湿度:≤90%(40℃时);

5、外形尺寸:1500mm×650mm×1750mm

6、静音无油空气压缩机:工作电源:AC220V;电机功率:780W公称容量30L;

   额定输出气压1Mpa

7、PLC主机模块:主机选用三菱FX1S-20MR,12路开关量输入,8路继电输出。

8、配有控制模块:电源模块,PLC控制模块,继电器控制模块,控制按钮

模块,气动元件独立模块等。

二、主要特点

1、气动与PLC实训装置主要由实训桌及实训台、气动元件和电气控制器件、

可编程控制器(PLC)等组件组成。

2、实训桌、实训台为铁质双层亚光密纹喷塑结构,实训桌柜内存放液压元

件等。

3、各个气动元件成独立模块,且装有带弹性插脚底板,可方便、随意地将

元件安放在实训面板(面板带“T”沟槽形式的铝合金型材结构)上。回

路搭接采用快换接头,布局灵活,拆接方便快捷。

4、采用静音空压机,为实训室提供一个较好的实训环境。

5、实训气源压力低,系统额定压力为0.8 Mpa,电气控制采用低电压直流

24V电源;实训气路、控制电路安全可靠,设有手控、气控、电控等控制功能。

6、实训控制单元可以采用独立的继电器控制单元进行电气控制,也可以采用PLC控制,通过比较,突出PLC可编序控制的优越性和先进性,加深对PLC编程器的了解与掌握。

7、该装置集各种真实的气动元件,继电器控制单元、PLC编程及监控技术于一体,功能强大,适应范围广。



三、气动基本实训回路

1、单作用气缸的换向回路

2、双作用气缸的换向回路

3、单作用气缸速度控制回路

4、双作用气缸单向调速回路

5、双作用气缸双向调速回路

6、速度换接回路

7、缓冲回路

8、二次压力控制回路

9、高低压转换回路

10、计数回路

11、延时回路

12、过载保护回路

13、互锁回路

14、单缸单往复控制回路

15、单缸连续往复动作回路

16、直线缸、旋转缸顺序动作回路

17、多缸顺序动作回路

18、双缸、同步动作回路

19、四缸联动回路

20、卸荷回路

 21、或门型梭阀的应用回路

22、快速排气阀应用回路





四、气动PLC控制实训装置配置清单

序号

名

数量

备注

1

实训桌



1张



2

实训台



1台



3

PLC主机模块

三菱FX1S-20MR

1块



4

电源模块



1块



5

继电器控制模块



1块



6

PLC控制按钮模块



1块



7

静音无油空气压缩机



1台



8

单作用缸

QGX25ⅹ100

1只



9

双作用缸

QGX25ⅹ100

2只



10

旋转气缸(透明)



1只



11

三联件

AC2000

1只



12

减压阀(带压力表)

AR2000

1只



13

手动换向阀

H210—08

1只



14

单电磁换向阀(二位三通)常开

3V210-8

1只



15

单电磁换向阀(二位三通)常闭

3V210-8

1只



16

单电磁换向阀(二位五通)

4V210-8

2只



17

双电磁换向阀(二位五通)

4V220-8

1只



18

双电磁换向阀(三位五通)

4V230-8

1只



19

单气换向阀(二位五通)

4A210—08

2只



20

双气换向阀(二位五通)

4A220—08

2只



21

行程阀(机控)

MOV—2

1只



22

行程阀(按钮)

MOV—3A

1只



23

行程阀(按钮带锁)

MOV—3

1只



24

或门型梭阀

KV—08

2只



25

快速排气阀

QE—02

2只



26

单向节流阀

ASC-08

2只



27

单向节流阀(装在缸体上)

JSC601

7只



28

单向阀

1/4

2只



29

顺序阀(透明)



1只



30

气容



1只



31

消声器

1/8

2只



32

消声器

1/4

1只



33

三通(T型三通)

Ø 6

4只



34

三通(Y型减径三通)

Ø 8—Ø 6

1只



35

四通

Ø 6

4只



36

气管

PU6ⅹ4

20米



37

行程开关(装在缸体上)



2只



38

编程电缆(适配器)

三菱

1条



39

工具箱



1个



40

内六角扳手



3把



41

螺丝刀



2把



42

剪刀



1把



43

活动板手



1把



44

尖嘴钳



1把



45

气孔塞头

Ø 6

10只



46

气动实训说明书



1册



47

三菱PLC编程软件、程序软件

光盘

1盘
