more产品展示--[装载机液压系统与PLC控制实训装置]

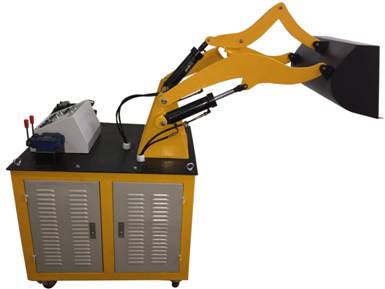

装载机液压系统与PLC控制实训装置





一、

二、概述

装载机是机械工程中主要的机械,它广泛应用于工程建筑、施工筑路、水力工程、国防工程等土石方施工及矿山采掘等行业。液压装载机仿真模型具有体积小、重量轻、操作方便和远距离操纵等优点,其目的是引导学生进行积极思维、创新设计、培养学生综合设计能力和实践动手能力一种新型综合实训设备。

二、技术参数

1、输入电源:三相五线,AC380V.允差±l0%,50Hz;

2、装置容量:≤2kVA;

3、工作环境温度:-5℃~40℃;

4、工作湿度:≤90%(40℃时);

5、液压泵站:

(1)系统额定压力6.3MPa;

(2)变量叶片泵-电机1套:采用内轴一体式安装,噪音低;变量叶片泵:额定流量8L∕min,压力7MPa;电机:交流380V电压,功率1.5kVA。

6、电器控制单元

(1)PLC主机模块:主机选用三菱FX1S-20MR主机,12路输入8路继电器输出。

(2)配有控制模块:电源模块,PLC主机控制模块,PLC控制按钮模块等。

  7、总规格尺寸:1500×650×1400(mm)

三、性能及特点

1、装载机液压系统与PLC控制实训装置主要由装载机实训台、液压泵站、液压元件和

   手动控制器件、可编程控制器(PLC)等组件组成。

    2、装载机实训台为铁质双层亚光密纹喷塑结构。

3、电气操作在控制台上方,液压站放置于液压台底部。整体结构紧凑协调,美观大方,

   牢固性强。

4、装载机械是按照实物的结构与缩小比例制作模拟现场操作,能够真实地体现机械的

   实际工况,使学生在实践中了解机械的各部件结构及工作原理,

5、实训控制采用手动控制,先进的PLC自动控制与PLC编程及监控技术于一体,灵活

   实现其功能。

6、液压部件采用胶管连接, 液压元件采用工业液压元件;

7、泵站采用电机—泵一体化结构,增加性能的稳定性,同时减小使用过程中的噪音;

8、工作电压AC380V,对地漏电保护,电器控制采用直流24V,有过压保护,防止误操

   作损坏设备

四、主要功能

1、  装载机机构及工作原理观摩、拆装实验;

2、  液压工业应用领域的认识与了解;

3、  液压回路的搭接实训等;

4、  可完成铲斗转动、动臂升降等动作;

五、装载机液压系统与PLC控制实训装置配置清单

序号

名

型

数量

备注

1

装载机实训装置



1台



2

PLC主机模块

三菱FX1S-20MR

1块



3

电源模块



1块



4

PLC控制按钮模块



1块



5

举升油缸



2只



6

铲斗油缸



1只



7

三位四通手动换向阀

4WMM6C50BF

2只



8

三位四通电磁换向阀

4WE6E60/EG24NZ5L

2只



9

拉杆



1套



10

铲斗



1个



11

动臂



1件



12

底座



1件



13

油管



19条



14

支架



1套



15

连接件



1套



16

连杆



1套



17

机泵组

泵站系统

1套



18

L-HL46号液压油



30L



19

工具



1套
