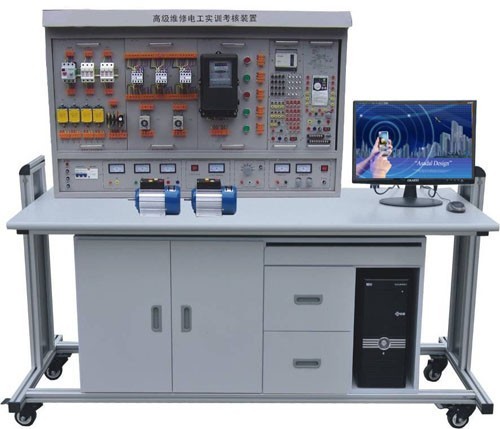

ZYWX-163 型 高级维修电工实训考核装置 一、概述 高级维修电工实训考核装置采用国际常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、单片机、 PLC 综合训练、变频调速、触电急救、安全消防等，符合中、高级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定，是理想的教学实训考核设备。 二、技术性能 5. 外形尺寸： 1600mm × 700mm × 1450mm 三、实训装置的基本配置及功能 本实训台主要由实训屏、实训挂箱、实训器材、实训桌等到组成。 （一）实训屏 实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下： 1 、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。 2 、推上三相漏电开关，三相电源向实训挂箱等供电，三只 450V 电压表指示输出线电压。 3 、低压交流电源：输出 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 低压交流电源。 4 、提供～ 220V 插座 2 只，为外部设备提供工作电源。 5 、直流稳压稳流电源：电压 0-30V 连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流 2A ，具有预设式限流保护功能。 6 、固定低压直流电源： +5V 、 ±12V 有过载保护 7 、恒流源： 4mA-20mA 连续可调一路 （二）实训挂箱及器材配备 1 、 SY-61 维修电工挂箱（一） 2 、 SY-62 维修电工挂箱（二） 3 、 SY-63 维修电工挂箱（三） 4 、 SY-64 维修电工挂箱（四） 5 、 SY-65 维修电工挂箱（五） 6 、 DW-PLC 可编程控制器实训组件：提供三菱 FX1N-24mR-001 型主机及配套转换接口， SC-09 编程电缆。 7 、 工控组态软件一套： 打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。 8 、 PLC 仿真实训软件一套： （ 1 ）通过 PLASH 虚拟环境实时显示 PLC 的运行状态 （ 2 ）可以实现 PLC 虚拟接线，并对接线进行错误检查 （ 3 ） PLC 编程训练、 PLC 程序编写测试等功能 （ 4 ）实现 PLC 运行模拟，对错误程序进行检查 9 、变频器实训挂箱 配置三菱 FR-S520 变频器，带有 RS485 通讯接口及 BOP 操作面板。 10 、单片机实训挂箱 配备 51/96/8088/8086 等 CPU 单片机、微机全部软硬件。 11 、九孔万能实中板 2 块 12 、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。 13 、电机导轨及光码盘测速系统 含光码盘测速系统（配有进口光电编码器）一套、不锈钢导轨一幅。 14 、三相鼠笼异步电动机 120W Y 接法 220V 1 台 15 、三相鼠笼异步电动机 180W Y/△ 380V 1 台 16 、安全配备灭火器 1 台 （三）实训桌 铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。 四、实验项目 （一）电拖部分
1. 三相电机直接启动控制 4. 带电流表的点动与连续运行控制 5. 带电能表的两地控制 7. 时间继电器控制电动机 Y/△ 降压起动控制
1. 输入电压：三相四线制 380V±10% 50Hz
2. 工作环境：环境温度范围为 -5 ～＋ 40℃
3. 装置容量：＜ 1KVA
4. 安全保护：漏电动作电流 ≤30mA 过流保护、熔断器保护
2. 三相电机点动控制
3. 三相电机自锁运行控制
6. 单向运行反接制动控制
8. 工作台自动往返行程开关控制
（二） PLC 综合实训
1.PLC 认识实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2.PLC 仿真实训
3.PLC 控制台三相异步电动机正反转控制
4.PLC 控制台三相异步电动机 Y/△ 启动控制
5.PLC 控制台三相异步电动机降压启动控制
6.PLC 控制台三相异步电动机能耗制动控制
7.PLC 控制台三相异步电动机自锁运行控制
（三）基于变频器的电机拖动与控制实训
|
1 ．变频器功能参数设置与操作 2 ．变频器报警与保护功能 3 ．多段速度选择变频调速 4 ．外部端子点动控制 5 ．控制电机正反转运动控制 |
6 ．控制电机运行时间操作 7 ．瞬间停电变频器参数设定 8 ．外部电压变频调速 9 ．三相异步电动机的变频开环调速 |
（四） PLC 、变频器的电机的拖动控制实训
1 . 基于 PLC 通信方式的多段速选择变频调速
2 . 基于 PLC 通信方式的变频器开环调速
3 . 基于 PLC 通信方式的变频器闭环调速
（五）单片机技能实训
A 、 MCS-51 单片机实训
软件部分
|
1 . 清零程序 2 . 拆字程序 3 . 拼字程序 4 . 数据区传送子程序 5 . 数据排序实验 6 . 查找相同数个数 7 . 无符号双字节快速乘法子程序 |
8 . 多分支程序 9 . 脉冲计数（定时 / 计数实验） 10 . 电脑时钟（定时器、中断器综合实验） 11 . 二进制转换到 BCD 12 . 二进制转换到 ASCII 13 . 八段数码管显示 14 . 键盘扫描显示实验 |
硬件部分
|
1 . P1 口亮灯实验 2 . P1 口转弯灯实验 3 . P3.3 输入， P1 口输出 4 . 工业顺序控制（中断控制） 5 . 8255 A .B.C 输出方波 6 . 8255 PA 口控制 PB 口 7 . 8255 控制交通灯 8 . 简单 I/O 口扩展实验 9 . A/D 转换实验 10 . D/A 输出方波 11 . 电子音响 |
12 . 继电器控制 13 . 步进电机实验 14 . 8253 方波 15 . 串并转换实验 16 . 外部存储器扩展实验 17 . MCS-51 串行口应用实验㈠ —— 双机通信 18 . MCS-51 串行口应用实验㈡ —— 与 PC 机通信 19 . 温度闭环控制 20 . 小直流电机调速实验 21 . 外部中断（急救车与交通灯） |
B 、 8088/8086 系列微机实训
软件部分
|
1 ．清零程序 2 ．拆字程序 3 ．拼字程序 4 ．数据区移动 5 ．数据排序实验 6 ．找 “ 零 ” 个数 |
7 ． 32 位二进制乘法 8 ．多分支程序 9 ．显示子程序 10 ．键盘扫描显示实验 11 ．二进制转换到 BCD 12 ．二进制转换到 ASCII |
硬件部分
|
1 ． 8255 并行口实验㈠： A.B.C 口输出方波 2 ． 8255 并行口实验㈡： PA 口控制 PB 口 3 ． 8255 并行口实验㈢：控制交通灯 4 ．简单 I/O 口扩展 5 ． A/D 转换实验 6 ． D/A 转换实验㈠：输出方波 7 ． D/A 转换实验㈠：输出锯齿波 8 ． 8259 中断控制器实验 |
9 ．定时／计数器： 8253 方波 10 ．继电器控制 11 ． 8251 串行通信实验㈠：自发自收 12 ． 8251 串行通信实验㈡：与 PC 通信 13 ．步进电机控制 14 ．小直流电机调速实验 15 ．温度闭环控制 16 ．音频驱动实验 |
C 、 MCS-96 单片机实训
软件部分
|
1 ．清零程序 2 ．拆字程序 3 ．拼字程序 4 ．数据区传送子程序 5 ．数据排序实验 6 ．查找相同数个数 7 ．无符号双字节快速乘法子程序 8 ．多分支程序 9 ．定时器 1 实验 —— 定时中断 10 ．定时器 T1 和 T2 同时产生中断 |
11 ． 80C 196 外部中断实验 12 ． 80C 196 软件方法产生中断 13 ．利用 HSI 测脉冲宽度 14 ．利用 HSI 测量单脉冲宽度 15 ．利用 HSO 产生单脉冲 16 ．利用 HSO 产生连续脉冲 17 ．软件定时器 18 ． 80C 196 A /D 转换实验 19 ．利用 80C 196 的 PWM 产生各种波形 20 ．二进制转换到 BCD 进制转换到 ASCII |
硬件部分
|
1 ． P1 口亮灯实验 2 ． P1 口转弯灯实验 3 ． P2.6 输入， P1 口输出 4 ．工业顺序控制 5 ． 8255 A .B.C 输出方波 6 ． 8255 PA 口控制 PB 口 7 ． 8255 控制交通灯 8 ．简单 I/O 口扩展实验 9 ． A/D 转换实验 10 ． D/A 输出方波 |
11 ．继电器控制 12 ． 8253 方波 13 ． 80C 196 串行口实验 14 ． LED 七段数码管显示实验 15 ．键盘显示综合实验 16 ．音频驱动实验 17 ．步进电机实验 18 ．直流电机实验 19 ．外部中断（急救车与交通灯）
|
（六）室内照明配电
|
1. 插座和一个开关控制一盏灯 |
4. 单相电度表直接接线电路 |
（七）电子技术综合训练
|
1. 单相桥式整流电路 2. 串联可调稳压电源电路 3. 晶闸管测试电路 4. 晶闸管可控整流 |
5. 电子门铃电路 6. 电子报警器电路 7. 光控灯路灯自动开关电路 8. 电子催眠器电路 |
（八）安全急救演示
（九）消防技能的认识与掌握（教师演示）
