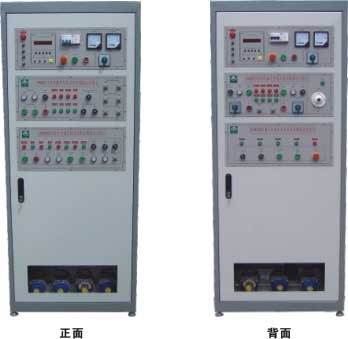

ZY-76E 型 机床电气技能实训考核鉴定装置
(柜式双面、四合一、四种机床)

一、概述

  本机床电气技能考核实训装置,是为各职业院校的电气类专业及社会电工考核,以及各市、县维修电工、国家职业技术鉴定所(站)等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器,因而可靠性好、寿命长。装置外形美观,操作方便,直观性强,不但可用于相关课程的课堂演示、实训、实习,而且还可作为机床电气控制线路维修技能的培训。此外,它还能提供全方位真实的机床电气故障排除的技能训练,有效地提高学生对机床设备的维修技能。





二、特点

1 、本装置采用标准配电柜为主体柜,充分利用该柜双面空间位置, 把四种常用典型的机床线路组合在一个控制柜内,这四种机床分别为 X62W 型万能铣床、 T68 型卧室镗床、 Z3040B 摇臂钻床、 C6140 普通车床,该控制柜的结构设计合理紧凑。一台装置完成四种机床实训考核,经济效益更加显著。是理想的维修电工实训考核装置。

2 、直观性强,通过操作可熟悉机床的电气控制线路的原理和特点。

3 、技能培训用的控制线路和经特殊设计的电机,可模拟各种实际机床的电气线路,也可满足机床的电气故障分析及排除的训练要求。

4 、通过一只转换开关就能实现两种机床电路的切换,方便快捷。

5 、可以人为的设置故障点,只要通过开关切换就可设置。

6 、配电柜设有电压型漏电保护器和电流型漏电保护器,以确保操作者的安全。此外,还设有定时器兼报警记录仪(服务管理器),为学员的考核提供了一个统一的标准。

三、机床电气技能培训考核柜的技术参数

1 、输入电压:三相四线~ 380V±10% 50Hz

2 、工作环境:环境温度范围为 -5℃ ~ + 40℃ ,相对湿度< 85% ( 25℃ )

3 、装置容量:< 1.5KVA

4 、外形尺寸: 800mm × 600mm × 1500mm

5 、设备重量: 200kg

四、装置主要由以下几个部分组成

1 、控制柜门

在控制柜门面上,装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关;启动、停止、急停按钮。四种的操作按钮和动作指示以及机床电路的切换开关;

通过电压指示切换开关,在电压表上分别能指示电网的 U UV 、 U VW 、 U WU 线电压值;交流电流表用来监视负载的大小;

定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实训时间、定时报警、切断电源等功能。此外,还可以自动记录由操作错误而造成的漏电告警次数,为学生实训技能的考核提供了一个统一的标准。

2 、控制柜主体

控制柜部分有四个机床电气控制线路、相应的故障设置盒及演示电机组成。

五、完成的实训项目

1 、认识低压电气的结构

2 、 C6140 普通车床电气控制培训

3 、 C6140 普通车床电气线路排故考核

4 、 X62W 万能铣床电气控制培训

5 、 X62W 万能铣床电气线路排故考核

6 、 T68 型卧室镗床 电气控制培训

7 、 T68 型卧室镗床 电气线路排故考核

8 、 Z3040B 摇臂钻床 电气控制培训

9 、 Z3040B 摇臂钻床 电气线路排故考核

10 、通过操作机床,掌握常用机床的操作方法
