more产品展示--[四合一透明液压传动演示系统]

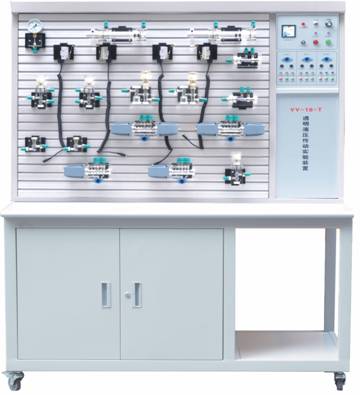

ZYYY-18F四合一透明液压传动演示系统

一、概述

为了适应在短暂课堂时间内,完成多个液压油路的教学内容。同时对比演示多个不同油路的工作原理。而且,使油路系统的安装调试有必要的程序且不占用上课教学时间。就必须有多台设备同时工作。

同时,ZYYY-18 型透明液压演示系统对实验回路之一进行组合实验时,使80% 的透明液压元件闲置,能否进行利用ZYYY-18F型四合一透明液压传动演示系统,在增加与保证实验项目及功能的前提下, 根据在同一课时做不同演示实验的原则,有效利用透明液压元件进行优化组合,使产品的性能价格下降40% 。



二、特点

1、  可通过多台不同的实验回路进行对比,加深对液压回路原理的理解。

2、  多台可同时操作运行,运行不同回路。

3、  可只需要一套液压元件,便可同时组成不同回路,节省元件资源。

4、  备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带“T”沟槽形式的铝合金型材结构)。油路搭接采用快换接头,拆接方便,不漏油。

5、  电气控制简单,方便易行。采用独立的继电器控制单元进行电气控制。

6、  实验桌、实验台为铁质双层亚光密纹喷塑结构,实验桌柜内存放液压元件等。



三、技术参数

1、  电源:输入220V 50Hz

2、  电气控制面板:它具有三组功能电路。控制组一按钮控制换向阀1,控制组二按钮控制换向阀2,控制组三按钮控制换向阀3,输入控制电路的常闭按钮均串联常闭停止输入插孔,其他控制电路均并联常开输入插孔,利于外接控制,每组电路的换向1、换向2与换向3都具有互锁输出功能。

3、  实验专用泵站:油泵电机:Z250 直流电动机,功率:250W,并配专用稳压直流调速器,调速范围:0-1700rpm

4、  电磁换向阀:AC24V   吸力30N

5、  尺寸大小:1300mm×650mm×1750mm(单台)

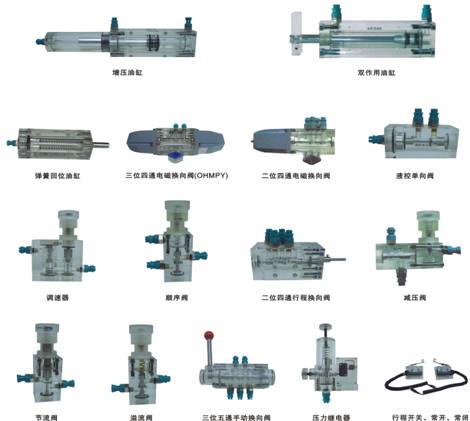

四、液压元件

 压力表,油箱,溢流阀,节流阀,单向阀,液控单向阀,调速阀,顺序阀,减压阀,双作用油缸,弹簧作用油缸,增压油缸,二位四通电磁换向阀,二位二通电磁换向阀,“O”型三位四通电磁换向阀,“H”型三位四通电磁换向阀,“M”型三位四通电磁换向阀,“Y”型三位四通电磁换向阀,“P”型三位四通电磁换向阀,压力继电器,行程开关等。

五、基本实验项目

1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、用液控平向阀的闭锁回路。

4、压力调定回路。

5、二级压力控制回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀组成的复合调速回路。

13、流量阀短接的速度换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并联的二次进给同路。

16、用顺序阀的顺序动作回路。

17、用压力继电回的顺序动作回路。

18、用行程开关控制的顺序动作回路。

19、用行程换向阀的顺序动作回路。

20、串联液压缸的同步回路。

21、用先导型溢流阀控制的换向回路

公司提供产品:汽车驾驶模拟器 心肺复苏模拟人 汽车教学模型 电工实验室设备 财会模拟实验室 高级维电工实训考核装置 电工实验室设备 电子工艺实训考核装置 发动机实训台

ZYYY-18F型透明液压传动系统配置一览表

序 号

名      称

单  位

数  量

备   注

01

ZYYY-18F型实验演示台

4



02

ZYYY-18F型电气线路面板

4

安装演示台上

03

拖动电机及调速电路

4

安装演示台上

04

齿轮油泵

2

台上元件

05

叶片泵

1

新增透明元件

06

摆线转子泵

1

新增透明元件

07

油箱

4

台上透明元件

08

辅助油箱

1

组合透明元件

09

油缸(带行程撞块)

8

组合透明元件

10

弹簧回位油缸

1

组合透明元件

11

增压油缸

1

组合透明元件

12

实心双出杆油缸

1

新增透明元件

13

空心双出杆油缸

1

新增透明元件

14

单向阀

3

组合透明元件

15

液控单向阀

2

组合透明元件

16

溢流阀

5

组合透明元件

17

先导式溢流阀

1

新增透明元件

18

节流阀

1

组合透明元件

19

调速阀

5

组合透明元件

20

顺序阀

2

组合透明元件

21

减压阀

1

组合透明元件

22

二位二通电磁换向阀

2

组合透明元件

23

二位四通电磁换向阀

8

组合透明元件

24

“O”型三位四通电磁换向阀

1

组合透明元件

25

“H”型三位四通电磁换向阀

1

组合透明元件

26

“P”型三位四通电磁换向阀

1

组合透明元件

27

“M”型三位四通电磁换向阀

1

组合透明元件

28

“Y”型三位四通电磁换向阀

1

新增透明元件

29

二位四通行程换向阀

1

组合透明元件

30

三位五通手动换向阀

1

组合透明元件

31

压力继电器

1

组合透明元件

32

行程开关(常开、常闭)

2

组合透明元件

33

压力表

7

组合透明元件

34

三通

24

组合透明元件

35

四通

8

组合透明元件

36

220V电源插头线

4

电器配件

37

电磁阀通用连结线

12

电器配件

38

压力继电器插头线

1

电器配件

39

活扳手   150mm      2只

内六角扳手 M6       2只

内六角扳手 M5       1只

尖嘴钳     6#       1只

孔用挡钳   6#       1只

轴用挡钳   6#       1只

十字螺丝刀 6#       1只

十字螺丝   4#       1只

一字螺丝刀 6#       1只

一字螺丝刀 4#       1只

 剪刀      5#       1只

1

40

保险管   4A        5只

油管接头(通用)    5只

油塞               若干

502胶水            1瓶

各种O型圈          若干

各种油封            若干

各种内六角          若干

2

41

毛巾

10

附     件

42

透明液压皮管

100

材     料

43

专用液压油

4

材     料

44

油盘

1

附     件

45

透明液压演示系统使用手册

4

资     料

46

透明液压演示系统装箱清单

1

资     料
