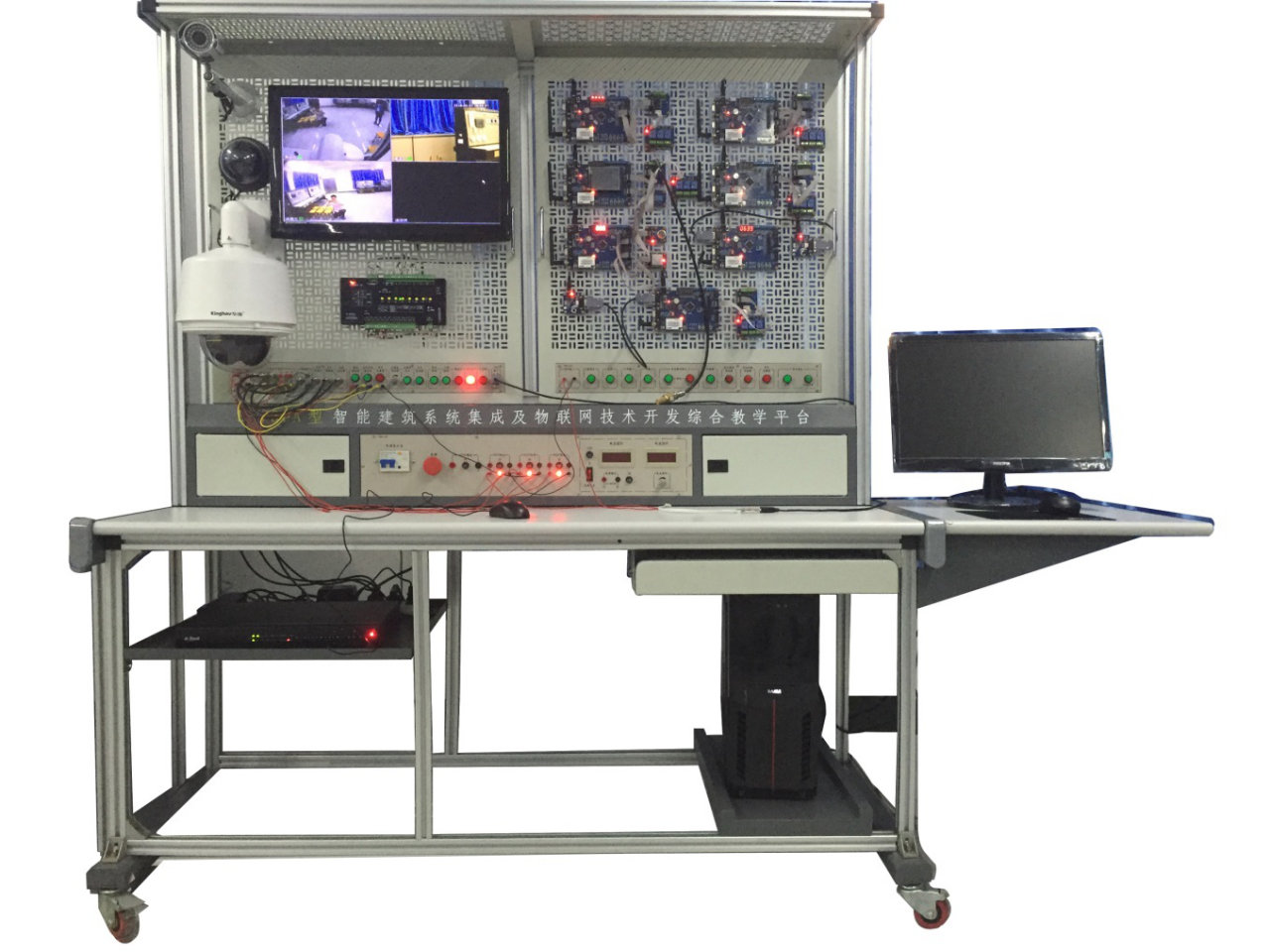

ZYWL-LJ01型 智能楼宇家居物联网考核平台
该系统集成当前智能家居嵌入式设计和物联网技术。要能满足电子信息工程、电气自动化等相关专业学生进行智能家居应用和物联网技术开发的学习及研究。要能够展示智能家居系统的工作原理，物联网技术在多个领域的典型应用。
1. 输入电源要求：单相三线220V±10% 50Hz
2. 工作环境要求：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量要求：≤0.6KVA
4. 外形尺寸要求：2040mm×720mm×1760mm
5. 安全保护要求：具有漏电自动保护装置，符合国家标准。
三、 配置及功能要求
实验台架的框架必须采用铝合金型材组成，实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，造型美观大方；实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定平台带有漏电保护装置、急停开关；提供AC220V交流电源接口，可为外配仪器设备提供工作电源；配有一组DC 0～30V/2A连续可调直流电源；带有数字电压、电流表；直流稳压电源：提供+5V、+12V、+24V各一路直流电源，每路均具有短路、过流保护。
1、配置4路BNC音/视频输入，2路BNC视频输出，前背面板各1个1个RJ45，10M/100M自适应以太网口内部支持4个SATA硬盘接口，可完成实时监控，手动/自动录像，录像查询及回放（支持多种回放模式），录像备份，云台、镜头控制，视频检测及联动控制，外部报警与报警联动录像，远程网络操作功能。500G硬盘。
2、配置19寸4路复合视频1VP-P输入，1路复合视频输出；4路(RCA)音频输入，1路(RCA)音频输出；
3、配置1/4"SONY CCD，*低照度0.01Lux/F1.6(彩色)，600线，支持自动光圈、自动聚焦、自动白平衡、背光补偿；球机通过菜单可支持远程地址设定功能，在线软件升级功能；水平方向360°连续旋转，垂直方向-2o-90°，支持自动翻转，无监视盲区；支持256个预置位；
4、配置1/3英寸 SONY CCD，420线，含3.6镜头，半球型彩色摄像机，*低照度彩色0.1Lux /F1.2；1/3"HDIS，600线，彩色0.lLux，*低照度0Lux，含镜头，红外距离25~35米，66级防水；AS1601Y-22TD/24V/G，自锁按钮带灯DC24V绿，模拟被动幕帘探测器和主动对射探测器；AD16-22SM，DC12V闪光蜂鸣器，模拟声光警号
5、配置网络视频监控管理软件；视频监控无线客户端软件；智能照明系统必须含有HW-BA5201DDC控制模块；75010R FT-10 LON网络接口；AS1601Y-22TD/24V/G，自锁按钮带灯DC24V绿，模拟光照度开关、被动红外探测器及紧急开关等；自复位按钮带DC24V红指示灯，模拟三联场景按钮；AD17-22/24V黄，模拟卤钨灯、日光灯及日光管；模拟光照度传感器；LonMaker3.1及资源文件。
四、 教学项目
物联网智能家居系统
1
嵌入式主控板
主控制芯片采用ARM内核的STM32F103芯片，主板带有WiFi通信模块可与嵌入式智能家居总控器进行无线数据交换。RS232接口电路、CAN接口电路、以太网接口电路、LED灯显示电路、串行EEPROM电路、独立按键电路、485接口电路、高精度RTC芯片DS3231实时时钟电路、1个12864液晶显示屏接口，1个TFT彩色液晶显示触摸屏接口、1个功能模块扩展接口（分控器主板可与各个功能模块自由组合实现相对应的功能）
2
JLINK仿真器
3
交流电、水阀及气阀功能模块
模块带有光耦隔离电路，LED灯显示电路，拨码开关电路，3路继电器用来控制交流电、水阀及气阀（交流电、水阀及气阀的动作用指示灯模拟）
4
光照度传感器及电动窗帘功能模块
模块包含高精度数字式光照度传感器BH1750、数码管显示电路、光耦隔离电路、继电器电路、独立按键电路。（电动窗帘的动作用指示灯模拟）
5
PM2.5及空气质量传感器功能模块
模块包含TGS2600空气质量传感器、数码管显示电路、拨码开关电路、有源蜂鸣器电路。外接PM2.5检测模拟器
6
空气、土壤温湿度传感器及植物浇灌功能模块
模块包含高精度SHT10土壤温湿度传感器、DHT11空气温湿度传感器、数码管显示电路、光耦隔离电路、继电器电路、独立按键电路（植物浇灌功能用指示灯模拟）
7
人体热释电传感器功能模块
模块包含人体红外热释电传感器、LED灯显示电路、有源蜂鸣器电路
8
宠物喂食及称重功能模块
模块包含光耦隔离电路、继电器电路、LED灯显示电路、有源蜂鸣器电路。外接压力传感器模拟器。（宠物喂食动作用指示灯模拟）
9
火焰及烟雾传感器功能模块
模块包含火焰传感器、烟雾传感器、灵敏度调节电位器、LED灯显示电路、有源蜂鸣器电路。
10
安防及门禁功能模块
模块包含光耦隔离电路、继电器电路、LED灯显示电路、有源蜂鸣器电路、独立按键电路。功能模块采集被动幕帘传感器和主动外射传感器状态，控制电磁锁的开关。（被动幕帘传感器和主动外射传感器用带灯自锁按钮模拟，电磁锁用指示灯模拟）
11
PM2.5检测模拟器
通过电位器调节模拟的PM2.5的值，模拟器与功能模块采用RS232通讯协议来获取模拟器的模拟值
12
压力传感器模拟器
通过电位器调节模拟的压力传感器的值，模拟器与功能模块采用RS232通讯协议来获取模拟器的模拟值
13
家用电器模拟器
模拟需要使用使用红外遥控器控制的家电：如电视机、空调等。
14
Wi-Fi全方位红外控制器
采用WIFI无线控制，红外全向发射可学习市面上的电视、空调等家用电器的红外遥控器，适应性强。
15
GSM模块
采用工业级GSM模块，可发送相应指令到系统中查询传感器读数，控制系统中的模块；当系统发生警报情况时，系统将自动发送报警信息到已设置好的手机号码中
16
智能无线终端
使用10寸电容式触摸屏平板电脑。采用WIFI通信。可在平板电脑上控制和采集各个功能模块的对象和传感器。
17
无线路由器
华为
18
ARM编程开发软件包
Keil-MDK
SAS、BAS及IOT集成系统软件
1
视频接口服务器软件
VNS Server
2
DDE接口服务器软件
LS DDE Server 2.1
3
组态软件
视频监控及周边安防系统
1. 摄像机和监视器与硬盘录像机的连接与监控实训
2. 镜头调试实训
3. 高速球预支点、循迹、线扫等功能调试实训
4. 监控区域自动录像实训
5. 报警设备与监控中心联动实训
6. 周界安防报警自动录像实训
7. 监控中心客户端管理实训
8. 无线客户端管理监控实训
9. 网络视频监控管理软件的因特网远程监控实验
DDC智能照明系统
10. LonMaker软件安装与资源文件注册实训
11. 功能模块的日程时间编程实训
12. 功能模块的模拟量输入输出编程实训；
13. 功能模块的延时编程实训
14. 三功能模块的数字量逻辑编程实训
15. 功能模块的模拟量逻辑编程实训
16. 组态软件编程实训
17. 基于NodeBuilder的Neuron_C编程实验
18. 基于NodeBuilder与DDC控制模块的LonWorks节点开发与测试实验
19. LNS设备Plug_in程序开发实验
SAS、BAS及IOT集成系统
20. 组态软件通过视频接口服务器连接硬盘录像机并监控实时画面实践
21. 组态软件通过DDE接口服务器连接DDC主机模块并监控实时数据实践
22. 基于组态软件的SAS、BAS及IOT集成实践
STM32实验
23. 流水灯实验
24. 按键输入实验
25. 定时器实验
26. 外部中断实验
27. 数码管显示实验
28. 独立看门狗
29. 窗口看门狗
30. PWM输出实验
31. 串口通信实验
32. A/D转换实验
33. D/A转换实验
34. I2C EEPROM读写实验
35. RS485通信实验
36. RTC时钟实验
37. CAN通信实验
38. 12864点阵型液晶显示屏显示实验
39. TFT液晶显示实验
40. 液晶屏触摸功能实验
41. 以太网通信实验
42. WIFI通信实验
43. uCOS II移植
44. uCOS II 多任务实验
45. uCOS II信号量和邮箱实验
46. uCOS II消息队列实验
47. uCOS II软件定时器实验
48. uCOS II消息队列、信号量集实验
49. uCOS II +uCGUI移植实验
传感器与控制对象实验
50. 光照度传感器检测
51. 空气质量传感器检测
52. 空气温湿度传感器检测
53. 土壤温湿度传感器检测
54. 火焰传感器检测
55. 烟雾传感器检测
56. 人体红外热释传感器检测
57. 安防检测
58. 电动窗帘控制
59. 交流电、阀门控制
60. 植物浇灌控制
61. 家用电器控制
物联网通信实验
62. GSM模块短信发送实验
63. GSM模块短信读取实验
64. 上位机GSM短信控制平台实验
65. 智能无线终端的WIFI通信实验
物联网智能家居综合应用实验
66. 基于智能无线终端的智能家居控制
67. 基于GSM模块的智能家居控制
