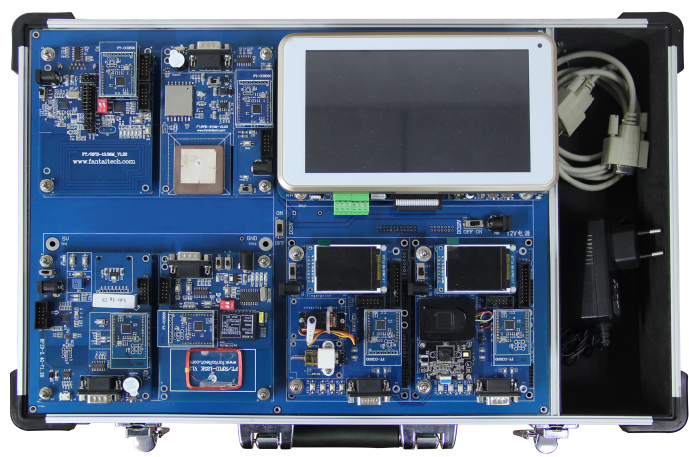

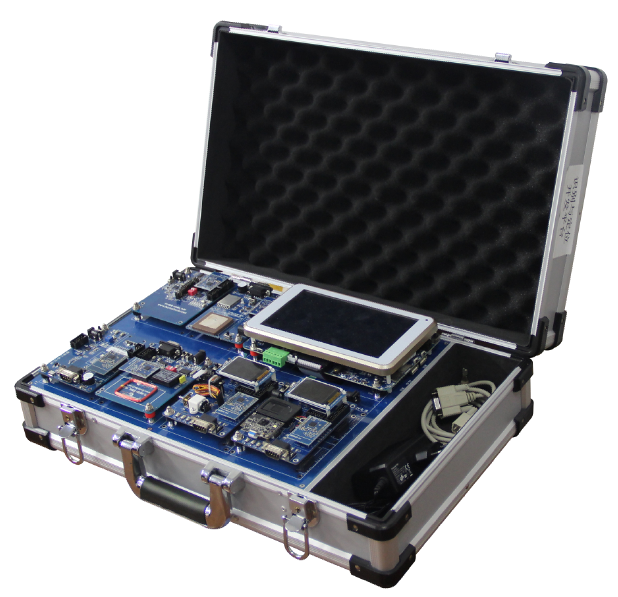

ZYWL-RFID03型 RFID物联网技术实验平台

一、产品简介

      ZYWL-RFID03型 RFID识别技术教学实验箱用于辅助RFID识别技术、生物识别等理论课程,使学生了解和掌握以RFID为主的多种识别技术的硬件、原理及用途。
该产品包含125KHz低频模块、13.56MHz高频模块、915MHz超高频模块、2.4GHz有源读写模块、条码二维码指纹识别板、智能控制板、以及嵌入式网关。实验课程重点放在对各个频段RFID模块的管理、控制和上位机程序的应用开发上,学生可以利用开放的通信协议,使用多种编程语言(C#、Android等)编写上位机应用程序与RFID模块、二维码指纹识别节点、智能控制板进行数据交互,实现各种物联网应用场景。


二、 产品特点

1、紧密围绕教育部物联网工程专业人才培养计划和教学大纲展开软硬件和配套实验的设计,可以满足《RFID原理及应用》专业课程的实验开设。
2、实验箱集成了常用的RFID频段和ISO协议:包括125K低频、13.56MHz高频、915MHz超高频、2.4Ghz微波四种RFID频段,支持ISO-15693、ISO-14443、ISO-18000-6C等各种国际标准协议。
3、提供了多种其他识别技术:如二维码/指纹识别、图像识别。
4、增加了控制设备,可与RFID模块组建各种联动控制场景,增强体验感。
5、实验箱集成的嵌入式网关、RFID低频、高频、超高频、2.4G有源、控制板、二维码识别、指纹识别等节点均通过插件方式与底板连接,采用供电与固定一体的安装方式,既可固定在实验箱上使用,也可单独取出,作为移动节点用于实训项目。
6、每个RFID模块提供多种访问方式:可通过RS232接口和上位机软件单独应用,也可通过ZigBee无线通信模块由网关集中管理。
7、采用Cortex-A9智能网关,集中统一管理板载节点。
8、提供各个RFID频段适合的实训案例,拓展视野。
三、 产品功能

1、支持低频读卡器基础实验
2、支持高频读卡器基础实验
3、支持超高频读卡器基础实验
4、支持2.4G有源读卡器基础实验
5、提供多种RFID综合应用实训案例
(1)身份识别综合实训案例界面
(2)图书管理综合实训案例界面
(3)ETC模拟收费综合实训案例界面
(4)仓储出入综合实训案例界面
(5)畜牧养殖实训案例界面
(6)图像处理基础Android实验界面
(7)人脸检测案例Android实验界面
四、 课程资源

1、课程目标
  了解掌握物联网射频识别、生物识别、及图像识别技术,例如四频段识别、条码识别、二维码识别、指纹识别、人脸识别、及ID卡识别、IC卡等技术标准与应用。
2、课程简介
  本课程在目前主流的RFID识别的基础上增加生物识别技术与图像识别技术。通过原理讲解与案例实操使学生能够更加深入了解物联网识别技术的应用场景及相关识别技术特性。
3、课程目录

序号 实验类别 实验目录
1.  低频125K原理及实验 EM4100标签内部结构简介
T5557标签内部结构简介
低频读卡器与PC的联机测试
EM4100卡读ID号实验
T5557卡初始化配置
T5557卡快速读取页数据
T5557卡单块及多块读操作
T5557卡单块及多块快速写操作
T5557卡复制ID卡操作
2.  高频13.56M原理及实验 寻找单张、多张标签及标签总量
读写单个块操作
锁定标签块操作
读写多个块数据
设置标签进入静默状态
设置标签处于被选择状态
复位标签进入准备状态
向标签写应用标志位
锁定应用标志位
写数据存储格式标志位
锁定数据存储格式ID标志位
获取标签信息
获取多个块安全状态
3.  超高频915M原理及实验 EPC单卡及多卡识别实验
TID单卡及多卡识别实验
EPC读写操作实验
GEN2标签的列举数据和多字节操作实验
GEN2标签的USER数据读写实验
4.  有源2.4G原理及实验 2.4G基站读写器设置实验
2.4G标签设置实验
信道及PID查询修改实验
2.4G标签LED控制实验
2.4G标签蜂鸣器控制实验
2.4G标签flash8数据读取实验
2.4G标签flash5写操作实验
标签上报应用实验
5.  其他识别技术 二维码识别实验
指纹识别实验
OpenCV图像识别实验
6.  综合应用实训 身份识别综合实训
图书管理应用实训
ETC模拟收费应用实训
仓储出入库综合实训
牲畜养殖耳标应用实训
人脸检测应用实训
五、 配置清单
序号 名称 数量 备注
1 Cortex-A9网关 1
2 ZigBee通讯模块 1
3 ZigBee协调路由器 1
4 125K低频读卡节点 1
5 13.56M高频读卡节点 1
6 915M超高频读写节点 1
7 2.4G微波读写节点 1
8 二维码指纹识别节点 1
9 智能控制节点 1
10 模拟摄像头 1
11 低频电子标签 5
12 高频电子标签 5
13 超高频电子标签 5
14 2.4G电子标签 1
15 ZigBee无线组网传输软件 1
16 低频上位机应用软件 1
17 高频上位机应用软件 1
18 超高频上位机应用软件 1
19 2.4G有源上位机应用软件 1
20 上位机综合实训应用软件 1套
21 Android网关RFID节点管理软件 1
22 DC5V3A开关电源 1
23 DC12V开关电源 1
24 交叉串口线 1
25 交叉网线 1
26 Mini USB数据线 1
27 CC2530-Debugger调试器 1
28 方口USB同步线 1
29 JLink仿真器 1
30 程序下载调试板V1.0 1
31 USB转串口线 1
32 视频线缆 1
33 TF卡读写器 1
34 8G TF card 1
35 光盘资料:含实验手册 1
