ZY-BCNY01型 智能农业实验系统
1、 箱体参数

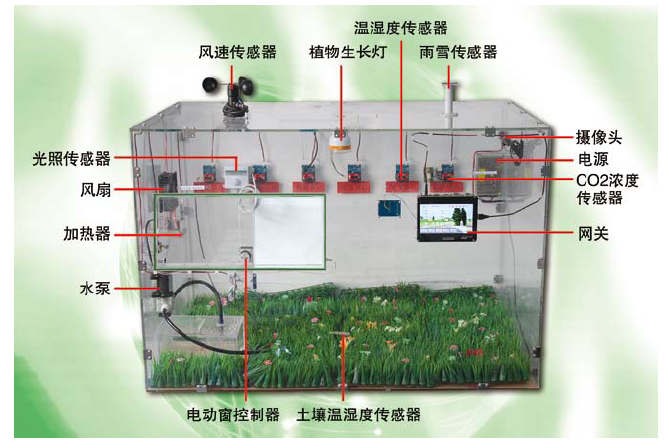

ZY-BCNY01型 智能农业实验系统整体采用亚克力高强度透明材料制成，产品长宽高尺寸为：120cm*80cm*80cm；
CPU：三星四核 Cortex-A9；
内置显卡：Mali-400 MP；
内存：2GB DDR3 1600MHz 超强带宽64位内存；
存储器：4GB EMMC 4.5 存储；
主频：1.6GHz；
功耗：低功耗动态电源管理，核心板*小功耗0.8W；
核心板尺寸：长6cm *宽5.5cm *0.28cm；
3、 主控制器（底板）
底板尺寸：长26.2cm *宽16.5cm；
SPI：SPI总线接口；
SPK：8欧1W喇叭接口；
显示屏：数字RGB TTL接口，10.1寸电容屏；
LVDS POWER ：标准LVDS电源接口；
LVDS DATA：标准LVDS数据接口；
WIFI模块： Realtek8188，支持802.11b/g/n；
蓝牙模块RDA5876A ：支持V2.1+EDR；
3G模块：华为3G模块EM770W ，3G天线，支持全频段；
SIM卡接口；
SD卡：SD卡接口，*高可支持64GB；
Boot Swith：启动设置开关（可选eMMC,SD启动方式）；
User KEY：用户按键（软件可自定义）；
ADC：模拟ADC接口；
Power KEY：系统开机键；
Rst KEY：系统开机键；
Uart：4路串口；
Power ON/OFF：系统总开关；
DC in：电源输入；
Buzzer：蜂鸣器；
网卡：自适应10/100M网卡；
音频：I2S 2.1声道 音频接口；
USB Host：4路USB HOST接口；
TV in：模拟视频输入接口，*大输入1024×768；
Camera：500W高清摄像头，自动对焦功能；
VGA：模拟视频输出，*大可支持1280×720；
HDMI：HDMI接口，*大可支持1920×1080；
4、zigbee部分
ZY-BCNY01型 智能农业实验系统共含12个Zigbee模块，用于网关与各传感器节点之间通信。Zigbee具体参数如下：
TI CC2530，内置增强型8位51单片机和RF收发器；
含有丰富的I/O端口、内置温度传感器、串口、A/D和各种常用外围接口等；
符合IEEE802.15.4/ZigBee标准规范，频段范围2045M-2483.5M；
无线数据传输速率约为20~250 kb/s，通讯距离在300米左右；
具有片内256K的可编程Flash，和8K的RAM；
工作电压2.0V-3.6V，超低功耗，支持休眠及唤醒功能；
5、传感器部分
（1）三杯式风速传感器 1个
RS232通讯型；
电源：DC 12；
量程：0-30m/s；
启动风力：0.4~0.8m/s；
重量:≤0.5Kg；
（2）雨雪传感器 1个
加热电压：3-5±0.2V（DC）；
工作电流：<3mA；
响应时间：≤100mS；
检测面积：50mm*34mm；
输出信号：高/低电平信号和模拟信号；
模拟输出：0-5V；
工作温度：0-60℃（标称温度20℃）；
工作湿度：95%RH 以下非结露（标称湿度65%RH）；
使用寿命：2年；
尺寸大小：模块（37mm×13mm×12mm）探头（50mm×50mm×10mm）；
重量大小：16g；
（3）CO2浓度传感器1个
测量范围： 0～5000ppm（量程可选择）；
分辨率： 5ppm（0～2000ppm）；
10ppm（2000～5000ppm）；
精确度： ±50ppm；
重复性： ±30ppm；
响应时间： 小于30S；
预热时间： 3分钟；
工作温度： 0～60℃；
工作湿度： 0%～90%RH（无凝结）；
存储温度: -20～60℃；
工作电压： 4～6V；
工作电流：*大电流小于100mA，平均电流小于50mA；
寿命： 大于5 年；
（4）空气温湿度传感器1个
类型：贴片型温湿度传感器芯片；
输出：全量程标定，两线数字输出；
湿度测量范围：0～100%RH；
湿度测量范围：-40～+123.8℃；
湿度测量精度：±2%RH
温度测量精度：±0.3℃
响应时间：<8s
功耗：低功耗 (typ. 30μW)
（5）光照度传感器1个
供电：DC 12V；
输出类型：RS232；
测量范围：0~200000Lux；
精度：≤±3 %FS；
分辨率：1Lux 或20Lux；
响应时间：小于2 秒；
稳定性：≤±1 %FS；
工作环境：温度-30～80℃ 湿度10～90%RH；
储存环境：温度-30～80℃ 湿度10～90%RH；
重量：<300g；
产品外形：109×85×41mm；
功耗：<0.5W ；
安装：壁挂式；
（6）土壤温湿度传感器1个
供电电压：2.4~5.5V；
测温范围：-40~+123.8℃；
测温精度：±0.5℃；
测湿范围：0~100%RH；
测湿精度：±4.5%RH；
功耗：80μW（12位测量，1次/s）；
（7）植物生长灯、水泵、换气扇、加热器各1个
供电电压：DC 12V；
（8）电动窗1个，内含：
步进电机1个
微动开关2个
二、软件资源：
1、 主控制器单元：实现对各个环境节点的信息采集与控制，设置各个环境节点的控制参数；
Linux3.5.0内核；
c ramfs+yaffs2文件系统；
Qt4.7图形界面；
全部硬件外设接口驱动程序；
2、 数据传输单元：通过zigbee实现各个传感器节点的数据传输；
基于Z-Stack2007协议栈组网；
基于IAR 51集成开发环境的工程仿真调试环境；
支持tinyOS和contiki OS操作系统；
支持基于IPV6协议栈进行组网；
3、 环境检测单元：雨雪检测系统、二氧化碳检测系统、空气温湿度检测系统、土壤温湿度检测系统、风速检测系统、光照强度检测系统；
4、 环境控制单元：换气系统、温控系统、灌溉系统、窗控系统、光照补偿系统；

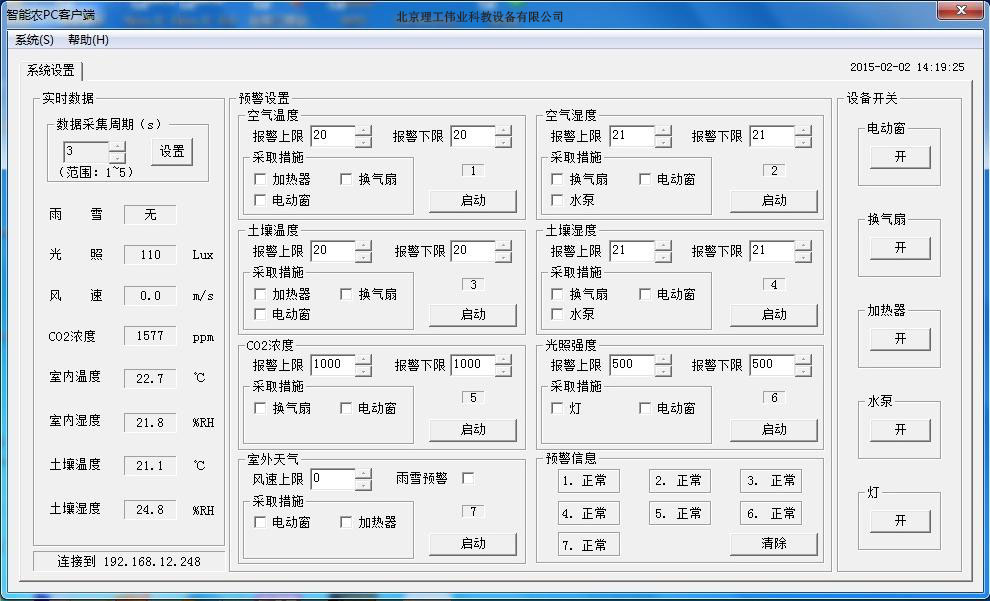

5、 客户端软件：提供上位机客户端软件，远程实现主控制单元的所有功能；
